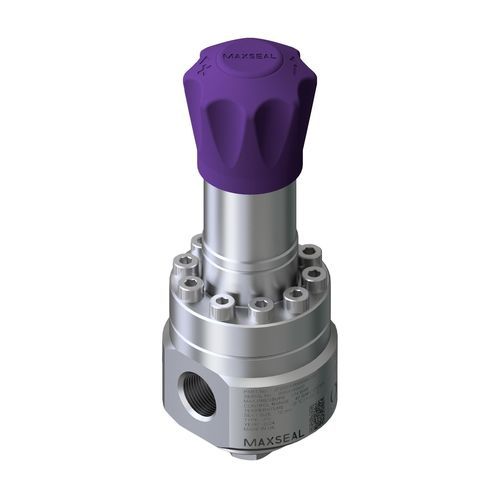

水用圧力調整器 J72

ガス用膜スプリング

概要 J72シリーズの3/4"スプリング式レギュレータは、高圧・低圧の過酷なガスおよび液体用途において、正確で安定した圧力制御を提供します。入口圧は最大414 barまで調整可能で、用途に応じた複数の出口制御レンジを選択できます。10 mmのバルブシートとピストンまたはダイアフラムの高感度検出により、入口圧の変動に対しても安定した供給を維持します。316Lステンレス製構造、ANSI FCI 70-3 クラスVIおよびAPI 598のタイトシャットオフ、適切なエラストマー使用時で-50 °Cまでの温度対応により、厳しい環境でも安定した性能を発揮します。標準接続は3/4" NPTまたはBSPP、1/4" 圧力計ポート、1/8" ポーテッドベントです。認証：ATEX、PED、EN 12266-1。オプション：不正防止キャップ、パネル取付、NACE対応、ASTM G93 レベルC 清浄度。

主な特長

• 最大414 barの圧力対応
• ANSI FCI 70-3 クラスVIのタイトシャットオフ
• ガスおよび液体に対応
• 316Lステンレス構造
• ATEXおよびPED準拠
• NACEオプションあり
• 不正防止キャップオプション
• パネル取付オプション
• 圧力計ポート内蔵
• -50 °Cまでの低温オプション

製品の追加詳細

• 作動方式：スプリング式レギュレータ
• 検出方式：ピストンまたはダイアフラムの高感度検出
• バルブシート：安定した流量制御のための10 mmシート
• 遮断：ANSI FCI 70-3 クラスVIおよびAPI 598のタイトシャットオフ
• 媒体：ガスおよび液体の両方に適合
• 標準ポート：3/4" NPTまたはBSPP入口/出口；1/4" 圧力計ポート；1/8" ポーテッドベント
• 温度範囲：適切なエラストマー使用時で-50 °Cまで対応；典型的周囲温度範囲 -50～100 °C
• 構造：堅牢な316Lステンレス製ボディ
• 代表的用途：過酷な条件を要求する高圧および低圧のプロセス制御

仕様 / 技術データ

• 作動方式：スプリング式
• 流体種類：ガス；液体
• ポートサイズ (in)：0.75～0.75 (3/4")
• 最大使用圧力 (barg)：414
• 最大設定圧力 (barg)：414
• 周囲温度 (°C)：-50～100
• 本体材質：ステンレス鋼 316L
• シール材質：NBR；FKM；EPDM；低温用NBR
• バルブシート：10 mm
• 圧力計ポート：1/4"
• ポーテッドベント：1/8"
• 遮断基準：ANSI FCI 70-3 クラスVI および API 598
• 認証：PED；ATEX；EN 12266-1；NACE（オプション）
• オプション：不正防止キャップ；パネル取付；NACE対応；ASTM G93 レベルC 清浄度
