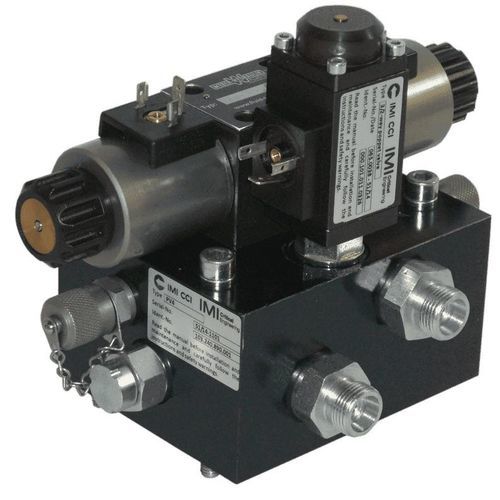

ポペット油圧方向制御弁 PV

電子操作式電気油圧式3方向2位置

製品概要
PV モジュレーション制御装置は、制御弁システムにおける油圧アクチュエータの精密な位置決めを実現します。Proportional Valve Controller (PVR / SmarTrak) と併用して、電気信号を制御された油圧流量に変換します。本体はアクチュエータ駆動用の比例弁と、停電時に位置を保持するための2つの解放可能な逆止弁を備えた3/2 方向ブロッキング弁を統合しています。2つのMinimessポートにより圧力確認および安全な圧力解放が可能です。PVはアクチュエータへ直接取り付けるか、マルチステーションマニホールド（MSM）へのサンドイッチ／直接取り付けとして使用できます。4サイズで提供され、鉱物油および耐火性油圧流体に対応し、過酷な産業環境で安定した動作を可能にします。

主な特長

• アクチュエータ制御用の比例弁による高精度制御
• 停電時に位置を維持するための2つの解放可能な逆止弁を備えた3/2 ブロッキング弁
• 圧力確認および安全な圧力解放用の2つのMinimess接続
• Multi-Station Manifolds (MSM) への直接またはサンドイッチ取り付け、または個別アクチュエータへの取り付けが可能
• 4サイズ：PV4、PV6、PV8、PV10
• 流量範囲：8〜120 L/min（サイズ依存）
• システム圧力範囲：50〜160 bar
• 鉱物油および耐火性油圧流体に対応
• アルマイト処理アルミニウム筐体、保護等級 IP65
• 使用温度：-10°C〜80°C

用途
制御弁の油圧アクチュエータに対する高速かつ精密な位置決めのためのモジュレーション制御。給水再循環などの高圧産業システムや、高い差圧がかかる用途に適しています。

技術仕様

• サイズ：PV4、PV6、PV8、PV10
• 最大流量：8〜120 L/min（サイズに依存）
• システム圧力：50〜160 bar
• 供給媒体：油圧
• 流体適合性：鉱物油および耐火性油圧流体
• 筐体材質：アルマイト処理アルミニウム
• 保護等級：IP65
• 周囲 / 動作温度：-10°C〜80°C
• 取り付け：MSMへの直接またはサンドイッチ取り付け、またはアクチュエータ取り付け
• 制御：Proportional Valve Controller (PVR / SmarTrak) と連携して電気信号を油圧流量に変換
• 安全性/安定性：停電時の意図しない動きを防ぐためのブロッキング弁と解放可能な逆止弁を内蔵
• サービス接続：圧力確認と安全な圧力解放のための2つのMinimessポート
