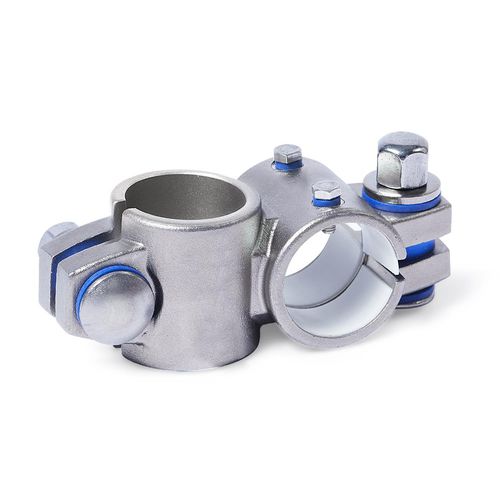

十字形管継手 KE.E series

ステンレス製調整可能スライド式

精密鋳造ステンレス鋼製のクロスリニアユニットコネクターKE.Eは、スリット加工されたクランプポイントと切削加工により加工されたガイドエレメント内径を持ち、スライドインサートを装備しています。ボアは平面内でオフセットされ、90°の角度で配置されています。 ガイドエレメントボアは、リニアユニットのガイドチューブと共に、遊びの少ない調整とクランプが可能な強固な円形リニアガイド機構を形成します。ドライブキーは、リニアユニットの直線運動をリニアユニットコネクターに伝達します。 設計によっては、移動する部品はガイドエレメントに固定されるか、ガイドエレメント自体が使用場所に設置され、リニアユニット全体が一緒に移動します。スクリューポイントでは、キャリッジボルトとキャップナット、または調整可能なハンドレバーにより、ガイドエレメントの内径またはクランプポイントのサイズを小さくします。タイプBはネジ部にシールを装備しています。 調整可能なハンドレバーは、工具なしで繰り返しクランプするためのものです。HEKの呼称で、これらは個別に使用できるほか、他のデザインもあります。工具で操作する六角穴付きボルトに比べ、調整式ハンドレバーはレバーの長さが短いため、クランプ力が小さくなります。
