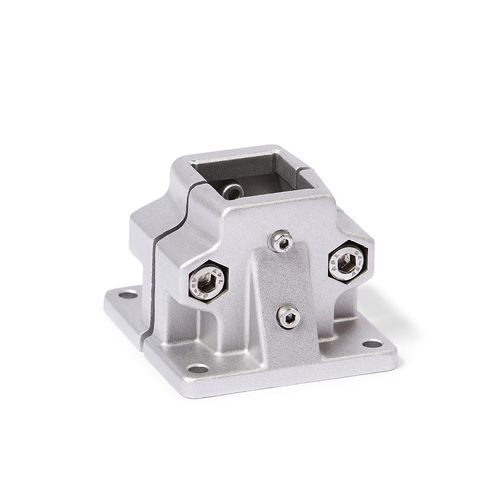

円形管継手 BM.E series

正方形アルミニウム調整可能

アルミダイキャスト製のベースリニアユニットコネクターBM.Eは、切削加工によりフランジ面に対して垂直方向に分割されたガイドエレメントの内径を有しています。 ガイドエレメント内径は、リニアユニットのガイドチューブと共に、遊びの少ない調整とクランプが可能な強固な円形または正方形のリニアガイド機構を形成します。ドライブキーは、リニアユニットの直線運動をリニアユニットコネクタに伝達します。 設計によっては、移動させる部品をガイドエレメントに固定するか、ガイドエレメント自体を使用場所に取り付けて、リニアユニット全体が一緒に移動するようにします。ねじの箇所では、六角穴付きボルトまたは調整可能なハンドレバーがガイドエレメントの内径を小さくします。 調整可能なハンドレバーは、工具なしで繰り返しクランプすることを目的としています。HSKの呼称のもと、これらは個別使用や他のデザインで別途入手可能です。工具で操作する六角穴付きボルトに比べ、調整式ハンドレバーはレバーの長さが短いため、クランプ力が小さくなります。 ご要望に応じて 表面ボール焼付塗装、陽極酸化処理、または粉体塗装（その他のRALカラー
