円形管継手 FE.E series

ステンレス製調整可能スライド式

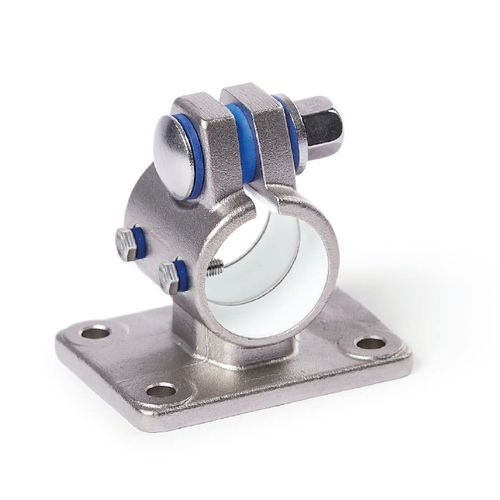

精密鋳造ステンレス鋼製のフランジ付きリニアユニットコネクターFE.Eは、切削加工により加工されたスリットボアを持ち、スライディングインサートが装着されています。これはフランジ面に平行に配置されています。 ガイドエレメントの内径は、リニアユニットのガイドチューブと共に、遊びの少ない調整とクランプが可能な強固な円形リニアガイド機構を形成します。ドライブキーは、リニアユニットの直線運動をリニアユニットコネクターに伝達します。 設計により、移動する部品はガイドエレメントに固定されるか、ガイドエレメント自体が使用場所に設置され、リニアユニット全体が一緒に移動します。ねじ込み部では、キャリッジボルトとキャップナット、または調整可能なハンドレバーが、ガイドエレメントの内径またはクランプポイントのサイズを小さくします。タイプBはネジ部にシールを装備しています。 調整可能なハンドレバーは、工具なしで繰り返しクランプするためのものです。HEKの呼称で、個別に使用できるほか、他のデザインもあります。工具で操作する六角穴付きボルトに比べ、調整式ハンドレバーはレバーの長さが短いため、クランプ力が小さくなります。
