円形管継手 KSU.Z series

十字形鋳造アルミニウム製調整可能

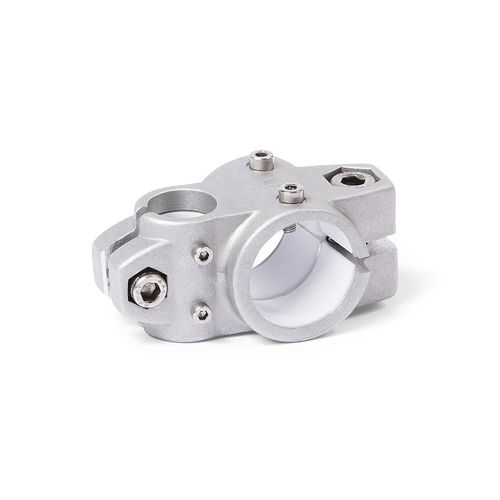

アルミダイキャスト製クロスリニアユニットコネクターKSU.Zは、不等間隔のスリット加工されたクランプポイントと、切削加工により加工されたガイドエレメントボアを持ち、スライディングインサートの有無は問いません。ボアは平面内でオフセットされ、90°の角度で配置されています。 ガイドエレメントボアは、リニアユニットのガイドチューブと共に、遊びの少ない調整とクランプが可能な強固な円形リニアガイド機構を形成します。ドライブキーは、リニアユニットの直線運動をリニアユニットコネクターに伝達します。 設計によっては、移動させる部品をガイドエレメントに固定するか、ガイドエレメント自体を使用場所に取り付けて、リニアユニット全体が一緒に移動するようにします。ねじ止め部では、六角穴付きボルトまたは調整可能なハンドレバーがガイドエレメントの内径またはクランプポイントのサイズを小さくします。 調整可能なハンドレバーは、工具なしで繰り返しクランプするためのものです。HSKの呼称のもと、これらは個別に使用でき、他のデザインもあります。工具で操作する六角穴付きボルトに比べ、調整式ハンドレバーはレバーの長さが短いため、クランプ力が小さくなります。 ご要望に応じて 表面ボール焼付塗装、陽極酸化処理、または粉体塗装（その他のRALカラー
