円形管継手 FM.E series

正方形アルミニウム調整可能

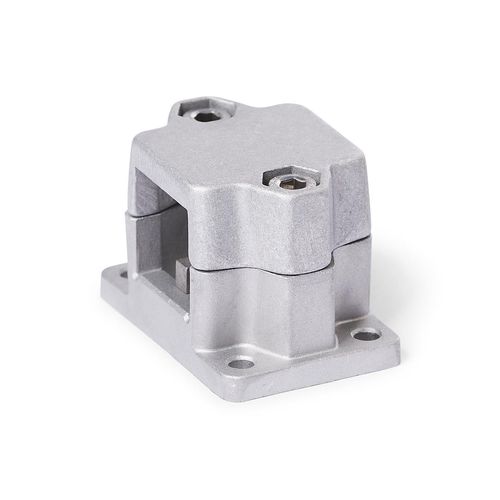

アルミダイキャスト製のフランジ付きリニアユニットコネクターFM.Eには、切削加工により加工されたスプリットガイドエレメントの内径があります。これはフランジ面に平行に配置されています。 ガイドエレメントボアは、リニアユニットのガイドチューブと共に、遊びの少ない調整とクランプが可能な強固な円形または正方形のリニアガイド機構を形成します。パススルー・ボア内のセンタリング・ブッシュが軸方向の遊びをなくします。ドライブキーは、リニアユニットの直線運動をガイドエレメントに伝達します。 設計によっては、移動させる部品をガイドエレメントに固定するか、ガイドエレメント自体を使用場所に取り付けて、リニアユニット全体が一緒に移動するようにします。ねじの箇所では、六角穴付きボルトまたは調整可能なハンドレバーがガイドエレメントの内径を小さくします。 調整可能なハンドレバーは、工具なしで繰り返しクランプすることを目的としています。HSKの呼称のもと、これらは個別使用や他のデザインで別途入手可能です。工具で操作する六角穴付きボルトに比べ、調整式ハンドレバーはレバーの長さが短いため、クランプ力が小さくなります。
