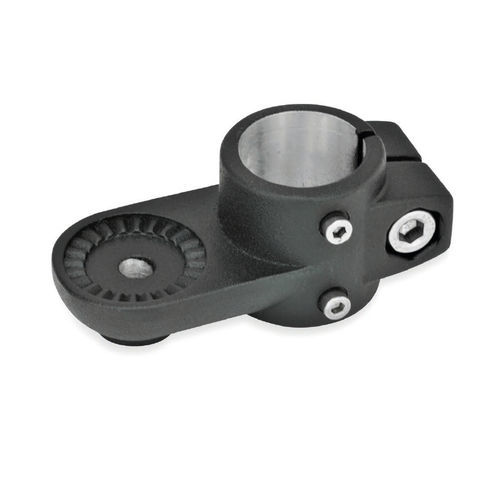

円形管継手 LSP.E series

アルミニウム調整可能旋回軸受

アルミダイキャスト製スイベル・リニア・ユニットコネクターLSP.Eは、切削加工によりスリット加工されたガイドエレメント内径を持ち、スライディングインサート付きまたはスライディングインサートなし、またクランピングラグは平滑で、センタリングリングまたはクラウントゥース（皿加工または盛り上げ加工）が施されています。ガイドエレメントボアの軸に対して90°の角度をなしています。 リニアユニットのガイドチューブとともに、ガイドエレメントボアは、遊びの少ないように調整およびクランプ可能な強固なリニア円形ガイド機構を形成する。ドライブキーは、リニアユニットの直線運動をリニアユニットコネクターに伝達します。 設計により、移動させる部品はガイドエレメントに固定されるか（例：スイベルチューブクランプ）、ガイドエレメント自体が使用場所に取り付けられ、リニアユニット全体が一緒に移動します。六角穴付きボルトや調整可能なハンドレバーは、ガイドエレメントの内径を小さくします。 調整可能なハンドレバーは、工具なしで繰り返しクランプするためのものです。HSKの呼称のもと、これらは個別使用や他の設計で別途入手可能です。工具で操作する六角穴付きボルトに比べ、調整式ハンドレバーはレバーの長さが短いため、クランプ力が向上します。
