円形管継手 TE.E series

Tステンレス製調整可能

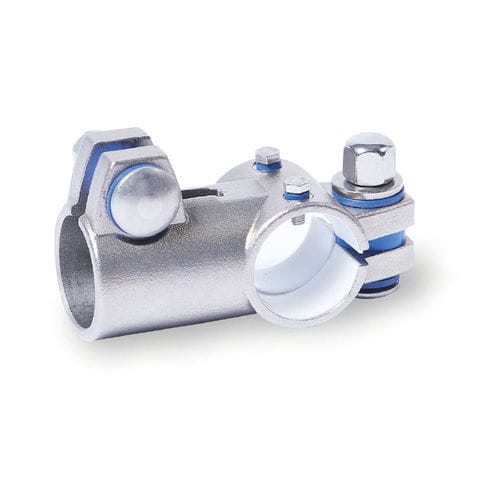

精密鋳造ステンレススチール製のTリニアユニットコネクターTE.Eは、クランプポイントと切削加工により加工されたスリットボアを持ち、スライディングインサートが装着されています。両ボアは平面上にあり、T字型に配置されています。 リニアユニットのガイドチューブと共に、ガイドエレメントの内径は、遊びの少ないように調整およびクランプ可能な強固な円形リニアガイド機構を形成します。ドライブキーは、リニアユニットの直線運動をガイドエレメントに伝達します。 設計によっては、移動する部品はガイドエレメントに固定されるか、ガイドエレメント自体が使用場所に設置され、リニアユニット全体が一緒に移動します。スクリューポイントでは、キャリッジボルトとキャップナット、または調整可能なハンドレバーが、ガイドエレメントの内径またはクランプポイントのサイズを小さくします。タイプBはネジ部にシールを装備しています。 調整可能なハンドレバーは、工具なしで繰り返しクランプするためのものです。HEKの呼称で、これらは個別に使用できるほか、他のデザインもあります。工具で操作する六角穴付きボルトに比べ、調整式ハンドレバーはレバーの長さが短いため、クランプ力が小さくなります。
