丸型チューブ用脚 AKCL

家具用椅子用プラスチック製

製品説明

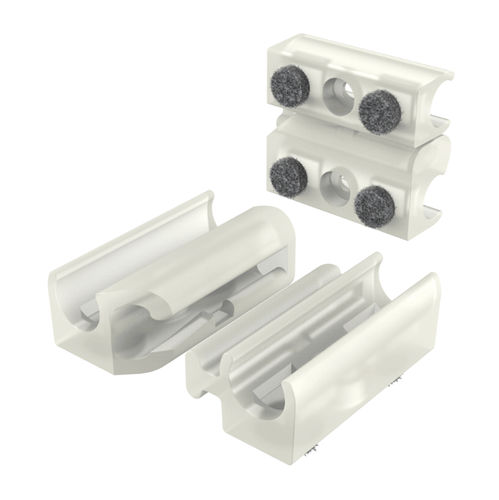

AKCLサドルフット（丸パイプ用）は、椅子を並列に接続できる連結リンクを備えています。デザインチェア向けに設計され、複数のパイプ径に対応し、設計担当者や製造業者に有用な取り付けオプションを提供します。

主な特長

• 材質：PP（ポリプロピレン）。
• カラー：ブラック、ナチュラル（半透明）。
• オプション：フェルト付／フェルト無。
• 対応パイプ径：10 mm～17 mm（下記の参照番号を参照）。
• 用途：丸脚の椅子への取り付けおよび連結リンクによる座面の並列接続。

規格・適合
EN 14703:2007（連結椅子の試験）に適合。RoHS：適合。UL94：記載なし。IP等級：記載なし。

図面・ファイル
図面PDFが利用可能（製品ページのダウンロード機能）。製品動画あり。

表 - 参照番号と寸法（ミリメートル）
参照番号 | 対応パイプ (D) | B | L | E | c | C | H
02500600110 | 10～11 | 38,00 | 46,00 | 25,00 | 5,00 | 10,00 | 6,00
02500600111 | 12～13 | 42,00 | 46,00 | 26,00 | 5,00 | 10,00 | 6,00
02500600112 | 14～15 | 47,00 | 46,00 | 29,00 | 5,00 | 10,00 | 6,00
02500600113 | 16～17 | 51,00 | 46,00 | 30,00 | 5,00 | 10,00 | 6,00

仕様 / 技術データ

• 型番：AKCL
• ブランド：ISC Plastic Parts
• 材質：PP（ポリプロピレン）
• カラー：ブラック、ナチュラル（半透明）
• オプション：フェルト付／フェルト無
• 対応パイプ径：10 mm～17 mm（参照番号により 10–11、12–13、14–15、16–17）
• 規格：EN 14703:2007（連結椅子の試験）
• RoHS：適合
• UL94：記載なし
• IP：記載なし
• 寸法単位：ミリメートル
• 参照番号：02500600110、02500600111、02500600112、02500600113
