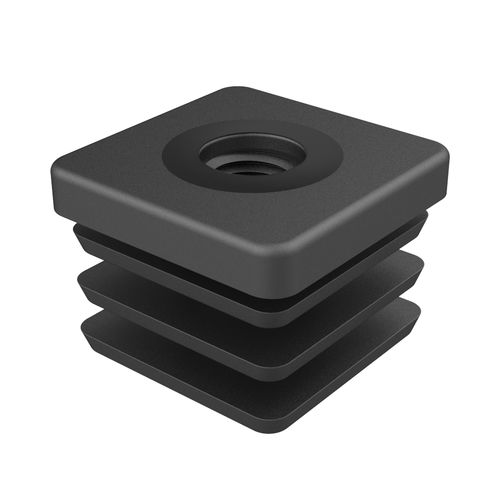

家具用スレッドインサート VER

説明
角パイプ用のねじ込みインサート VER は、射出成形工程で金型内に形成されたメートルねじを備え、四角形の家具脚に直接ローラーや調整脚を取り付けることを可能にします。

用途

• 家具のローラーや調整脚の取り付けポイント
• 角パイプの端部閉塞および機械的インターフェース
• テーブル、チェア、棚の工場取付または後付け（レトロフィット）

材料と設計

• 材料：PA6（ポリアミド6）、色：黒
• 設計：パイプ内での保持性を高めるためのフィン（リブ）
• 金型内で形成されたメートルねじ：M8、M10、M12
• 対応外形サイズ：20 x 20 mm 〜 50 x 50 mm
• 対応板厚：通常 1.50–2.00 mm（バリエーションにより 2.50–3.00 mm あり）

書類および適合性

• 図面（PDF）：利用可能（2D図面のダウンロード可）
• ビデオ：製品動画あり
• RoHS：適合
• UL94：記載なし
• IP等級：記載なし
• 寸法単位：ミリメートル

型番一覧
Reference | For Tube | Tube Thickness | Metric Thread (M) | L1 | L | H | Maximum load (N)
00700800550 | 20 x 20 | 1,50 to 2,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800551 | 20 x 20 | 1,50 to 2,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800552 | 22 x 22 | 1,50 to 2,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800553 | 22 x 22 | 1,50 to 2,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800554 | 25 x 25 | 1,50 to 2,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800555 | 25 x 25 | 1,50 to 2,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800556 | 25 x 25 | 1,50 to 2,00 | M12 | 14,50 | 16,50 | 5,00 | 1962
00700800557 | 30 x 30 | 1,50 to 2,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800558 | 30 x 30 | 2,50 to 3,00 | M8 | 14,50 | 16,50 | 5,00 | 1962
00700800559 | 30 x 30 | 1,50 to 2,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800560 | 30 x 30 | 2,50 to 3,00 | M10 | 14,50 | 16,50 | 5,00 | 1962
00700800561 | 30 x 30 | 1,50 to 2,00 | M12 | 14,50 | 16,50 | 5,00 | 1962
00700800562 | 30 x 30 | 2,50 to 3,00 | M12 | 14,50 | 16,50 | 5,00 | 1962
00700800563 | 32 x 32 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800564 | 32 x 32 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800565 | 32 x 32 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800566 | 34 x 34 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800567 | 34 x 34 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800568 | 34 x 34 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800569 | 35 x 35 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800570 | 35 x 35 | 1,50 to 2,00 | M10 | 14,50 | 24,80 | 5,00 | 1962
00700800571 | 35 x 35 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800572 | 38 x 38 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800573 | 38 x 38 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800574 | 38 x 38 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800575 | 40 x 40 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800576 | 40 x 40 | 2,50 to 3,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800577 | 40 x 40 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800578 | 40 x 40 | 2,50 to 3,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800579 | 40 x 40 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800580 | 40 x 40 | 2,50 to 3,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800581 | 45 x 45 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800582 | 45 x 45 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800583 | 45 x 45 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800584 | 50 x 50 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800585 | 50 x 50 | 2,50 to 3,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800586 | 50 x 50 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800587 | 50 x 50 | 2,50 to 3,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800588 | 50 x 50 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800589 | 50 x 50 | 2,50 to 3,00 | M12 | 14,50 | 24,00 | 5,00 | 1962

技術仕様

• Brand: ISC Plastic Parts
• シリーズ / 型番: VER
• 材料: PA6（ポリアミド6）、黒
• 保持機構: チューブ内固定用フィン（リブ）
• 対応チューブサイズ: 20 x 20 mm 〜 50 x 50 mm
• 対応板厚: 1.50–2.00 mm（一部バリエーションで 2.50–3.00 mm）
• 対応ねじ: M8、M10、M12
• 代表寸法: L1 ≈ 14.50 mm; L ≈ 16.50–24.00 mm; H ≈ 5.00 mm
• 代表最大荷重: 1962 N（バリエーションにより異なる）
• RoHS: 適合; UL94 および IP: 記載なし
• 単位: ミリメートル
