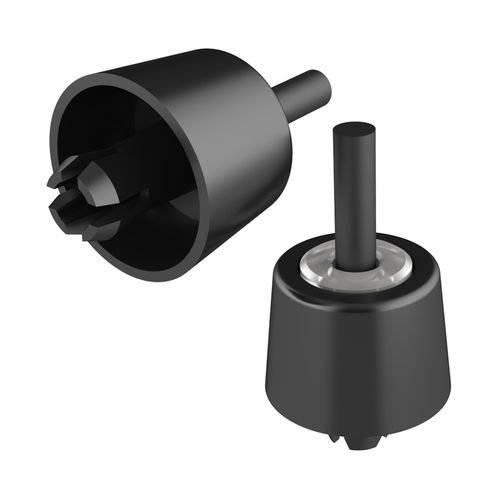

プラグインバンパー MGAA

家具用

製品説明
リベット形状のバンパーで、パネルへの迅速な取り付けを目的としています。取り付けは簡単で、パネルの穴に挿入してヘッドを打撃すると、脚が広がりパネルに固定されます。振動下での保持性、電気絶縁性および腐食耐性を備えています（用途により異なります）。

適合および資料
図面 PDF: 利用可能
UL94: V2
IP: 指定なし
RoHS: 適合
寸法表示: ミリメートル
ビデオ: 利用可能

利用可能な参照（表）
参照 | パネル穴径 | パネル厚さ | D | H | E
01300600010 | 6,00 | 0,80 to 2,00 | 12,00 | 4,30 | 5,25
01300600011 | 7,00 | 1,50 to 3,00 | 16,00 | 6,90 | 6,85
01300600012 | 7,70 | 0,90 to 1,50 | 16,00 | 12,50 | 8,00
01300600013 | 7,00 | 1,00 to 2,50 | 17,00 | 11,20 | 3,75
01300600014 | 7,70 | 0,80 to 4,00 | 21,00 | 15,80 | 6,65

特長 / 技術仕様

• ブランド: ISC Plastic Parts
• モデル: MGAA
• 利用可能な参照: 01300600010, 01300600011, 01300600012, 01300600013, 01300600014
• タイプ: パネル固定用リベット形状バンパー
• 取り付け: 穴に挿入してヘッドを打撃すると脚が広がり固定される
• パネル穴径・厚さ: 表参照（mm）
• D, H, E 寸法: 表参照（mm）
• UL94 等級: V2
• RoHS: 適合
• IP 等級: 指定なし
• 寸法単位: ミリメートル
• 利用可能な資料: 図面 PDF、ビデオ
