家具用スレッドインサート VOR

製品説明

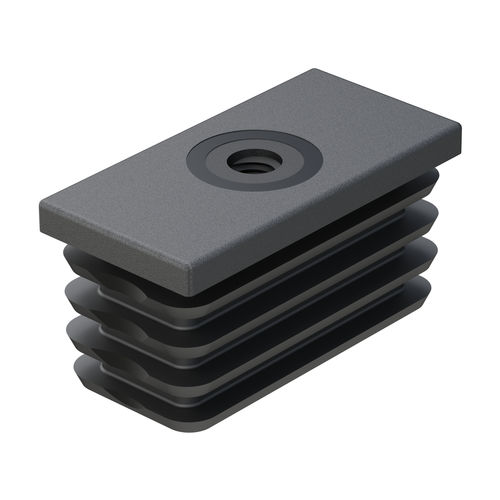

VORの長方形パイプ用ねじ込みインサートは、射出成形工程で金型内に成形されたメートルねじを備え、後から調整脚やキャスターなどのねじ部品を取り付けることができます。材質は黒色のPA6（ポリアミド6）で、パイプ内部での保持を高めるためのフィン（羽根）が付いています。対応する断面は40×20 mmから60×40 mm、パイプ厚はリファレンスにより概ね1.00〜3.00 mmです。

バリエーション
角形バージョンはVERファミリーとして提供されています。

適合性と書類
図面（PDF）：利用可能
UL94：未指定
IP：未指定
RoHS：準拠
寸法単位：ミリメートル
ビデオ：取り付けと使用を示す動画あり

型番表
Reference | For Tube | Tube Thickness | Metric Thread (M) | L1 | L | H | Maximum load (N)
00700800160 | 40 x 20 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800161 | 40 x 20 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800162 | 40 x 25 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800163 | 40 x 25 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800164 | 40 x 30 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800165 | 40 x 30 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800166 | 40 x 30 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800167 | 50 x 20 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800168 | 50 x 20 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800169 | 50 x 25 | 1,50 to 2,00 | M8 | 14,00 | 24,00 | 5,00 | 1962
00700800170 | 50 x 25 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800171 | 50 x 30 | 1,00 to 1,50 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800172 | 50 x 30 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800173 | 50 x 30 | 1,00 to 1,50 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800174 | 50 x 30 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800175 | 50 x 30 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800176 | 50 x 30 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800177 | 60 x 25 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800178 | 60 x 25 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800179 | 60 x 30 | 1,50 to 2,00 | M8 | 14,00 | 24,00 | 5,00 | 1962
00700800180 | 60 x 30 | 1,50 to 2,00 | M10 | 14,50 | 25,00 | 5,00 | 1962
00700800181 | 60 x 30 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962
00700800182 | 60 x 40 | 1,50 to 2,00 | M8 | 14,50 | 24,00 | 5,00 | 1962
00700800183 | 60 x 40 | 1,50 to 2,00 | M10 | 14,50 | 24,00 | 5,00 | 1962
00700800184 | 60 x 40 | 1,50 to 2,00 | M12 | 14,50 | 24,00 | 5,00 | 1962

主な仕様

• ファミリー/モデル: VOR
• 材質: PA6（ポリアミド6）、黒
• 用途: 長方形パイプに取り付けるインサート（調整脚やキャスター用）
• 対応断面: 40×20 mm〜60×40 mm
• 対応肉厚: リファレンスにより概ね1,00〜3,00 mm
• ねじ規格: M8、M10、M12
• 代表寸法: L1 ≈ 14,00–14,50 mm、L ≈ 24,00–25,00 mm、H ≈ 5,00 mm
• 表記荷重（参照値）: 1962 N
• 準拠: RoHS
• 寸法単位: mm
