圧力インサート LFM

低密度ポリエチレン（PEBD）正方形長方形

製品概要

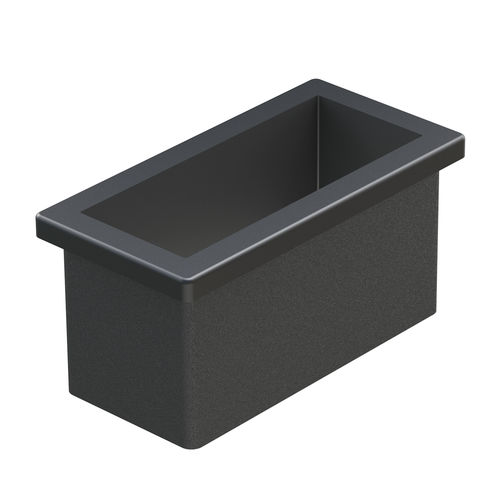

長方形パイプ用の開口式インサート LFM。スライド式のテレスコピックパイプを用いる構造の組立てに適しています。材質はLDPE（低密度ポリエチレン）。対応外形：50 x 30 mm、60 x 30 mm。角パイプ用のバージョンはLEMファミリーを参照してください。

ドキュメント & メディア
図面（PDF）：あり
製品ビデオ：あり
UL94：記載なし
IP等級：記載なし
RoHS：適合
寸法単位：ミリメートル

バリアント（表）
品番 | 対応パイプ (D x B) | パイプ厚さ (G) | d x b | L | H
03200800027 | 50 x 30 | 1.50 | 41 x 21 | 3.50 | 28.30
03200800028 | 60 x 30 | 2.00 | 51 x 21 | 3.50 | 29.50

画像・ファイル
主要レンダリングおよび技術図面が利用可能。PDF 2D図面およびRoHS関連ファイルは製品ページで入手可能です。

技術仕様

• 型番：LFM
• 種別：長方形パイプ用開口式インサート（スライド式テレスコピック用途）
• 材質：LDPE（低密度ポリエチレン）
• 対応サイズ：50 x 30 mm、60 x 30 mm
• RoHS：適合
• UL94：未記載
• IP等級：未記載
• 単位：ミリメートル
• 品番詳細：03200800027（50 x 30用、パイプ厚さ G 1.50 mm、d x b 41 x 21 mm、L 3.50 mm、H 28.30 mm）；03200800028（60 x 30用、パイプ厚さ G 2.00 mm、d x b 51 x 21 mm、L 3.50 mm、H 29.50 mm）
