ねじ式インサート LET

PUR（ポリウレタン）製ナイロン製ポリウレタン製

製品概要

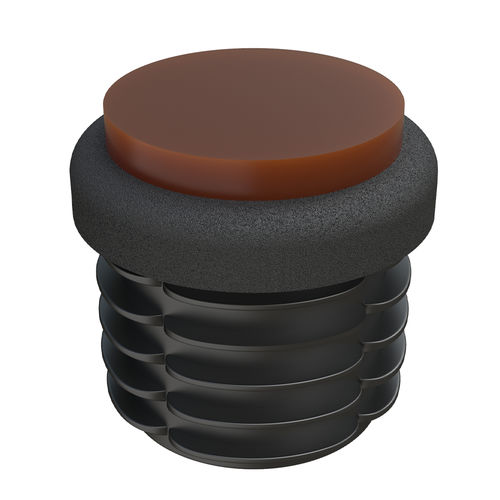

LET インサートは椅子用の円形チューブ向けに設計されたリブ入りの滑り止めグライダーです。チューブ端部を保護し、床面を傷つけにくくし、座面用途に適した制御されたクッション性を提供します。以下の寸法に適合します。

材料と性能
走行面はポリウレタン（PUR）製で、摩耗、引き裂き、引張に対する高い耐性、低温時の良好なクッション性と柔軟性、及び油脂、オイル、酸素、オゾンに対する化学的耐性を備えています。ボディはLDPEではなくPA6（ナイロン）で製造されており、剛性が高く機械的特性が向上しています。

適合性 / 認証

• RoHS: 適合
• UL94: 未指定 / 該当なし
• IP: 未指定 / 該当なし

寸法
寸法単位：ミリメートル

表 - 参照番号（表示値）
参照 | チューブ径 (D) | チューブ厚さ | d | H | L
00700800022 | 19 | 1.50〜2.00 | 19.00 | 16.00 | 5.00
00700800023 | 20 | 1.50〜2.50 | 20.00 | 15.60 | 7.80
00700800024 | 22 | 1.50〜2.50 | 22.00 | 16.00 | 5.00
00700800025 | 25 | 1.50〜2.50 | 25.00 | 16.00 | 5.00
00700800026 | 28 | 1.50〜2.50 | 28.00 | 16.00 | 5.00
00700800027 | 30 | 1.50〜2.50 | 30.00 | 16.00 | 5.00
00700800028 | 32 | 1.50〜2.50 | 32.00 | 16.00 | 5.00

ドキュメントとマルチメディア
2D図面（PDF）および製品ビデオをダウンロードできます。

技術仕様

• モデル: LET
• 用途: 円形チューブ用インサート、主に椅子向け（リブ入り滑り止め）
• 底材: ポリウレタン（PUR）
• 本体材質: PA6（ナイロン）
• LDPEでは製造していません（剛性向上）
• 化学耐性: 油脂、オイル、酸素、オゾンに耐性
• クッション性と柔軟性: 低温時を含め良好
• RoHS: 適合
• 寸法単位: ミリメートル
• 利用可能な参照番号: 00700800022、00700800023、00700800024、00700800025、00700800026、00700800027、00700800028
