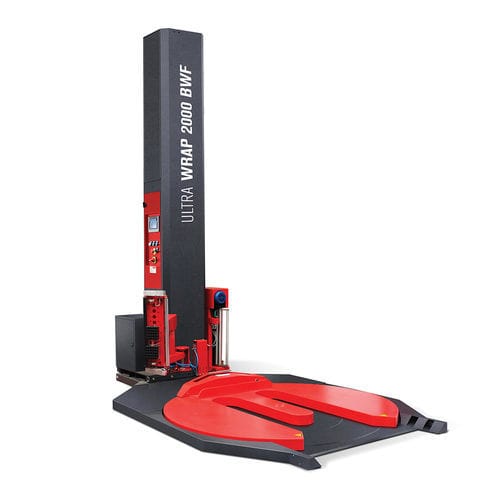

ターンテーブル式ストレッチ包装機 Ultra Wrap 2000 BWF自動全自動機械式ブレーキ付き
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- ターンテーブル式
- 操作方法
- 自動, 全自動
- ブレーキタイプ
- 機械式ブレーキ付き
- その他の特徴
- 伸縮フィルム, タッチパネル付き, オープンタイプ
- 高さ
270 cm
(106 in)- 幅
165 cm
(65 in)- 長さ
295 cm
(116 in)- 重量
800 kg
(1,763.7 lb)- 最大包装高さ
2,500 mm
(98.43 in)- 最大パレット長
1,000 mm
(39.37 in)- 最大パレット幅
1,200 mm
(47.24 in)- 最大パレット重量
1,200 kg
(2,645.55 lb)- テーブル経
1,650 mm
(64.96 in)- 回転速度
最大: 12 rpm
(75 rad.min-1)最少: 0 rpm
(0 rad.min-1)- 電圧
220 V
- 出力
1.25 kW
(1.7 hp)
詳細
概要
Ultra Wrap 2000 BWFは、パレットトラックでの投入を想定したオープンテーブル式の自動パレット巻取機です。オペレーター不要の完全自動巻取に対応し、モータ駆動のプレストレッチカート（標準200%）と直径Ø1650 mmのターンテーブル、最大12 rpmの回転速度を備えます。設置電力：1.25 kW。
主な機能と利点
技術的特徴
タッチコントロールパネルでの調整項目
選択可能なサイクル
処理可能な製品の特性
フィルムロールの仕様
認証、サービスおよび技術データ
Ultra Wrap 2000 BWFは、パレットトラックでの投入を想定したオープンテーブル式の自動パレット巻取機です。オペレーター不要の完全自動巻取に対応し、モータ駆動のプレストレッチカート（標準200%）と直径Ø1650 mmのターンテーブル、最大12 rpmの回転速度を備えます。設置電力：1.25 kW。
主な機能と利点
- オープンテーブル構成によりパレットトラックで直接搬入可能、物流ラインへの組み込みが容易
- フィルムを引掛け・カット・溶着するクランプ・カット・テール溶着ユニットにより確実な尾部シールを実現
- モータ式プレストレッチカートは固定比率で、ギア交換により100%、150%、200%、250%が選択可能
- PLC制御と7.2インチカラータッチパネルによりサイクルのプログラムとパラメータの呼び出しが可能
- テーブル速度、カート速度、サイクル回数などを調整し、荷姿に応じた巻取を実現
- 安全装置：カート底部の安全停止、ブレーキの嵌合/解除装置、開始時の音声・表示アラーム
技術的特徴
- ターンテーブル直径（標準）：1650 mm（パレットトラック進入用に成形）
- 処理可能パレット寸法（底面）：L 1000 x W 1200 mm；有効高さ H 2500 mm（セクションにより最大2600 mm表記あり）
- 最大載荷量（ターンテーブル）：1200 kg
- テーブル回転速度：調整可能、最大12 rpm
- カート昇降速度：1.4 / 4 m/min
- 塗装鋼板製構造、チェーン駆動機構による伝達
- 温度制御式のフィルム溶着・切断装置、無線操作による巻取サイクル起動
- インバータによるソフトスタートとインデックス停止、CE準拠のリセットボタン
タッチコントロールパネルでの調整項目
- 底部および上部の巻回数のデジタル設定
- テーブル回転速度のデジタル設定（0–10 rpm 設定可）
- フィルム把持用クランプのためのカート高さ調整
- カートの昇降速度のデジタル調整
- 全サイクル数の設定と最大10サイクルの呼び出し
- サイクル終了時の位置調整とテーブル減速設定
- フィルム端調整、フィルム供給速度調整
- 溶着・切断パラメータとテール除去用ブロー時間設定、セルフダイアグ機能用I/O
選択可能なサイクル
- 昇降サイクル
- シートフィーダ用昇降サイクル
- 補強付き昇降サイクル
- パネルから呼び出し可能な最大10サイクル（製品別）
処理可能な製品の特性
- 最大製品寸法（底面）：L 1000 x W 1200 mm
- 有効高さ：H 2500 mm
- 最大製品重量：1200 kg
フィルムロールの仕様
- 外径最大：280 mm
- 芯径：76 mm
- フィルム高さ：500 mm
- 最大ロール重量：16 kg
- フィルム厚：12–35 µm
認証、サービスおよび技術データ
- 電源：220 V 単相、50/60 Hz、設置電力 1.25 kW
- 必要空気圧：0.49–0.63 MPa
- 機械寸法：L 2950 x W 1650 x H 2700 mm、重量：800 kg
- 標準製品検出：光電セル（ダーク製品/レーザーはオプション）
- CE適合の安全装置、技術サポート利用可能、交換部品は12か月保証
