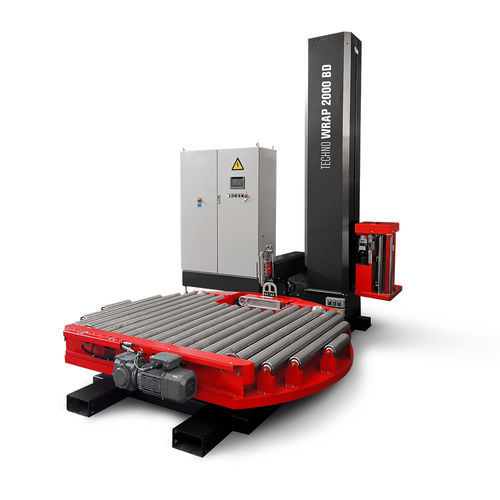

ターンテーブル式ストレッチ包装機 Techno Wrap 2000 BD

自動ロール付モーター式ローラー付

概要
Techno Wrap 2000 BD は、生産ラインへの組み込みと自動化されたパレット搬送向けに設計された自動インラインパレット包装機です。SIEMENS 製 PLC と 7.2" カラータッチスクリーンを搭載し、コントラスト式空圧溶着ユニット、自動フィルム供給、自動切断・溶着、入出・パレット高さ検出用の光電センサ、モータ駆動ローラを備えた回転式スリューリングによる自動搬送を備えます。最大 15 件の包装プログラムを記憶可能で、ライン統合時に包み工程を実行しないトランジットモードも利用できます。

この機械を選ぶ理由（5点）

• 購買・導入向けの専用技術サポート
• ライン内自動包装運用向けの設計
• スペアパーツ 12 か月保証
• 迅速な立ち上げと 15 プログラムの記憶
• 35 年以上の市場実績を持つメーカー

製品説明
制御は SIEMENS PLC と 7.2" タッチパネルで行い、自己診断と手動操作を備えます。主要な自動機能は、エンドサイクル時のフィルム成形機能を持つモータ駆動のプリストレッチキャリッジ、コントラストプレート上で溶着する空圧式フィルムフック・溶着ユニット、自動フィルム切断・溶着、モータ駆動ローラによる自動テーブル進送、光電センサによるパレット検出と高さ検出です。CE 準拠の周辺保護（インターロック扉、セーフティバリア）も選択可能です。

技術データ
供給電圧：380 V、3 相
周波数：50/60 Hz
設置電力：1.6 kW
機械寸法：L 2900 x W 2000 x H 3150 mm
機械重量：1400 kg
ターンテーブル直径：2000 mm
テーブル回転速度：0–10 rpm
標準ローラコンベヤ高さ：460 mm（他高さは要望に応じて）
最大載置寸法（プレート上）：L 1000 x W 1200 mm
有効高さ：H 2200 mm
最大積載質量：2000 kg

主要機能

• 塗装鋼板製の機械構造
• チェーン機構によるコイルキャリッジ伝達
• 定比モータ駆動プリストレッチキャリッジ
• 空圧式フィルム掛け・切断・コントラスト溶着システム
• PLC 制御とカラ―タッチスクリーン、自己診断機能
• サイクル開始時の音声・表示アラーム、CE 準拠の非常停止・リセット
• テーブルのソフトスタートとインデックス停止用インバータ
• Schneider 製コンタクタと操作ボタン、Pepperl+Fuchs センサ
• 手動/自動の運転モード、無人運転対応

操作パネルから調整可能なパラメータ

• パレット底部および上部の回転数設定
• テーブル回転速度（0–10 rpm）
• キャリッジ昇降速度
• 完全サイクル数
• サイクル終了時の位置調整と減速
• フィルム端調整（デジタル）
• フィルム溶着・切断パラメータ
• テール除去用ブロー時間とフィルム供給速度
• ララ（第五輪）速度調整および自己診断用入出力

処理可能な製品の特性

• プレート上の最大製品寸法：L 1000 x W 1200 mm
• 有効高さ：H 2200 mm
• 最大対応質量：2000 kg

フィルムリールの仕様

• 最大外径：280 mm
• 芯径：76 mm
• フィルム高さ：500 mm
• 最大リール重量：16 kg
• 対応フィルム厚さ：12–35 µm

仕様 / 技術詳細

• モデル：Techno Wrap 2000 BD
• PLC：SIEMENS + 7.2" カラータッチスクリーン
• メモリ：最大 15 プログラム
• ターンテーブル：Ø 2000 mm、ローラ式回転テーブル
• 電源仕様：1.6 kW · 380 V 3~ · 50/60 Hz
