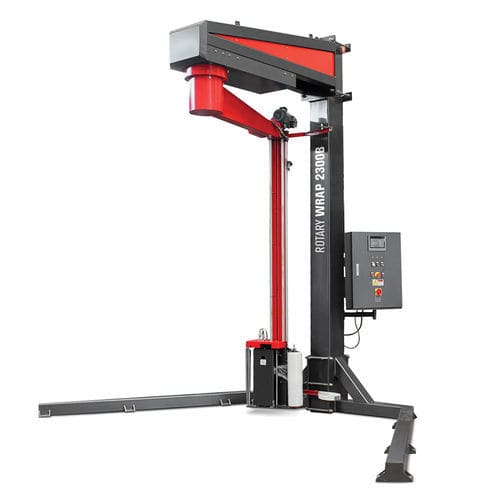

回転アーム式ストレッチ包装機 Rotary Wrap 2300 B

半自動大きなワークピース工業用

概要
Rotary Wrap 2300 B は、パレットを床面に固定したまま重梱包物や大形・壊れやすい荷姿のラップ（ストレッチ包装）と安定化を行うための半自動回転アーム式包装機です。固定比率のモータ駆動プリストレッチカート、最大15 rpmまで調整可能なアーム回転速度、滑らかな起動/停止を実現する駆動輪、床固定用の対荷重構造を備えています。

主な利点

• パレットを移動させずに重荷や不安定荷姿を巻き付け可能
• インバータと駆動輪による滑らかなアームの起動／停止
• 接触時に即時停止するセンサー付き前面バンパー
• パラメータ設定が可能なPLCと7.2インチカラ―タッチスクリーン
• 固定比率のモータ駆動プリストレッチ搭載

この製品を選ぶ5つの理由

• 購入時の技術サポート
• 競争力のある総保有コスト
• スペア部品の12か月保証
• 迅速な納期
• 市場で35年以上の実績を持つメーカー

主要仕様（要約）
電源電圧：220 V 単相
電源周波数：50 / 60 Hz
定格電力：1.25 kW
機械寸法：L 4000 x W 2000 x H 3120 mm
機械質量：1100 kg
アーム回転速度：最大15 rpm（仕様に15 m/minと記載）
回転直径：2000 mm
カート：固定比率モータ駆動プリストレッチ（標準200%、ギア交換で100%、150%、250%）
製品検出：標準フォトセル
製品設置面：L 1200 x W 1200 mm
使用可能製品高さ：最大 H 2400 mm
最大処理荷重：無制限（パレット固定）

主な機能

• 塗装鋼板構造
• チェーン機構によるカート伝動
• 床固定用の対荷重設計
• PLC と 7.2インチカラ―タッチスクリーンによる制御
• CE準拠のセンサ付きバンパーおよび非常停止装置
• フィルム基部取付を容易にするブレーキ入切装置
• サイクル開始時の音響警報
• インバータによる段階的起動とインデックス停止
• サイクルカウンタおよび手動運転モード

操作パネルから調整可能なパラメータ

• パレット底部の巻回数デジタル設定
• パレット上部の巻回数デジタル設定
• アーム回転速度 0–15 rpm
• カートの昇降速度
• 完了サイクル数
• アームのインデックス時間
• フィルムエッジのデジタル調整

処理可能製品の仕様

• 最大設置面：L 1200 x W 1200 mm
• 使用可能高さ：H 2400 mm
• 最大荷重：無制限（パレットは床上で固定）

フィルムロールの仕様

• 外径最大：280 mm
• 内径（コア）：76 mm
• フィルム高さ：500 mm
• リール最大重量：16 kg
• フィルム厚：12–35 µm

特性 / 技術仕様

• 型式：Rotary Wrap 2300 B
• タイプ：回転アーム式パレットストレッチ包装機（半自動）
• 電源：220 V 単相
• 周波数：50 / 60 Hz
• 定格電力：1.25 kW
• アーム回転速度：最大15 rpm（調整可）
• 回転直径：2000 mm
• 機械寸法：L 4000 x W 2000 x H 3120 mm
• 機械質量：1100 kg
• 使用可能製品高さ：最大 2400 mm
• 最大製品設置面：L 1200 x W 1200 mm
• プリストレッチカート：モータ駆動、固定比率（標準200%、オプション100/150/250%）
• 制御：PLC + 7.2インチカラ―タッチスクリーン
• 製品検出：標準フォトセル（レーザーキットはオプション）
• 安全装備：センサ付きバンパー、非常停止、リセットボタン（CE準拠）
