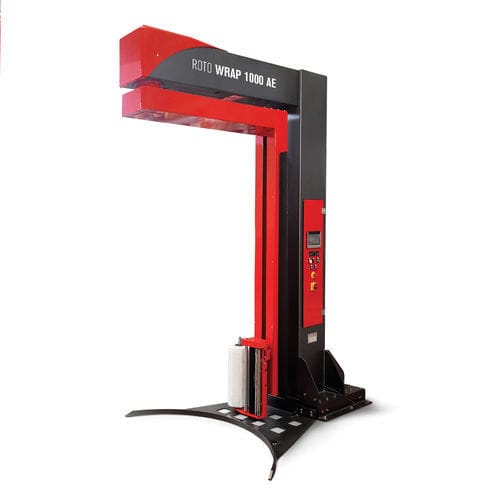

回転アーム式ストレッチ包装機 Roto Wrap 1000 AE

半自動機械式ブレーキ付き伸縮フィルム

概要
Roto Wrap 1000 AEは、重量物や不安定な荷姿の安全かつ効率的なラップを目的に設計された半自動の回転アーム式パレットラッパーです。カウンターウェイト構造で床固定に対応し、電磁クラッチ式プリストレッチカート、インバータによるアームの滑らかな起動/停止、接触時に即時停止する自己制動モーターと前方バンパーを備えています。PLCと7.2インチカラータッチスクリーンでパラメータやサイクルを容易に管理できます。

この製品を選ぶ5つの理由

• 調達時の技術サポートあり
• 総所有コストが競争力ある水準
• 消耗部品に対する12か月保証
• 短納期対応
• メーカーの市場経験：35年以上

一般特長

• 電磁クラッチ式プリストレッチカート、パネルからテンション調整可能
• 最大処理寸法：L 1200 x W 1200 x H 2200 mm
• 荷重の制限なし（重量無制限）
• パレットの上下部の回転数を調整可能
• インバータで調整可能なアームの滑らかな起動/停止
• PLCと7.2インチカラータッチスクリーンによる制御

技術仕様

• 塗装鋼板製構造
• トークリールカート伝達：歯付きベルト機構
• 内部回転直径：Ø 1780 mm
• CE適合のフロントバンパーによる安全停止
• フィルム基部の取り付けを容易にするブレーキの入切機構
• サイクル開始時の音声警告
• フィルムテンションは電磁クラッチでパネルから調整可能
• 非常停止（エマージェンシー・マッシュルーム）とリセットボタン（CE準拠）
• アームの段階的起動とインデックス停止のためのインバータ
• サイクルカウンターと手動運転モード

操作パネルで調整可能なパラメータ

• パレット底部の回転数のデジタル調整
• パレット上部の回転数のデジタル調整
• アーム回転速度の調整（インバータで0〜10 rpm）
• カート上昇/下降速度の調整
• 完全サイクル数の設定
• アームのインデックス時間の調整
• フィルムのオーバーラップ量（デジタル）調整

パネルで選択可能なサイクル

• 上下往復サイクル
• 上昇のみ
• シートフィーダー用の上昇・下降
• 製品ごとに最大10のプログラムを保存・呼び出し可能

フィルムロールの仕様

• 最大外径：280 mm
• 芯内径：76 mm
• フィルム高さ：500 mm
• 最大ロール重量：16 kg
• フィルム厚：12–35 µm

製品情報
供給電圧：220 V 単相
定格出力：1 kW
周波数：50 / 60 Hz
機械寸法：L 3260 x W 1780 x H 2850 mm
機械重量：450 kg
アーム回転速度：15 rpm（0–10 rpmで調整可）
カート：電磁クラッチ式プリストレッチ
対応積載面：L 1200 x W 1200 mm
使用可能高さ：H 2200 mm
最大積載質量：無制限

モデル / 技術仕様

• モデル：Roto Wrap 1000 AE
• 電源：220 V 単相、50/60 Hz
• 定格出力：1 kW
• 内部回転直径：Ø 1780 mm
• 最大対応面：1200 x 1200 mm
• 最大使用高さ：2200 mm
• 機械重量：450 kg
