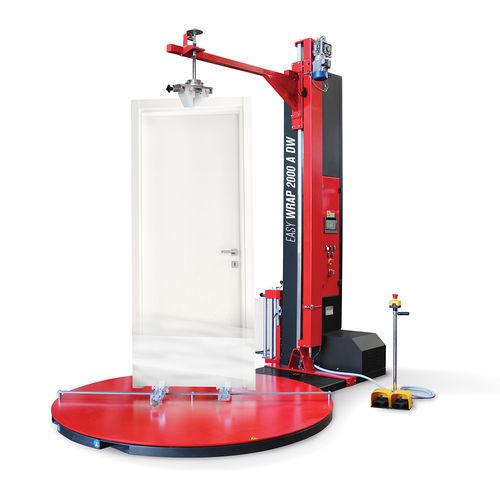

垂直ストレッチ包装機 Easy Wrap 2000A DW

半自動機械式ブレーキ付きドアおよび窓用

概要
Easy Wrap 2000A DW は、窓、ドア、シャワーブース等の縦方向包装に特化した半自動の垂直パレット包装機です。ストレッチフィルムとフォーム／エアキャップ（プチプチ）の併用に対応し、巻取カートには機械式クラッチによるフィルム張力調整（手動）を備えます。PLC制御と7.2"カラ―タッチスクリーンを搭載。定格電力：1 kW。

導入メリット（5点）

• 窓・ドア等の縦向き包装に最適化された設計
• フォーム＋ストレッチフィルムを同時運用できるダブルボビンカート
• PLCと7.2"タッチスクリーンによる再現性の高いサイクル管理
• ペダル操作の電動スタビライザープレスで確実に固定
• CE準拠の安全装置、前後からのフォークリフト搬入に対応

用途と運用
フォーム／プチプチとストレッチフィルムの組合せで、単体または小規模梱包物の縦包装を行います。電動スタビライザープレスはペダルの上下操作で製品を固定し、回転テーブル上の上下クランプで保持します。下部クランプは幅・厚みに応じて調整可能。クランプを取り外せば、通常のパレット包装機としても運用できます。

新型ダブルボビン機構
ダブルボビンの機械式カートにより、フォーム／プチプチとストレッチフィルムを独立して供給可能で、軽量物（例：ドア）の単独オペレーション梱包を実現します。モータ駆動のプレストレッチカートは別バリエーションで選択可。

主要機能とオプション

• 標準ターンテーブル径：1650 mm
• 処理範囲：長さ最大1650 mm、幅50–200 mm、有効高さ最大2200 mm
• 最大積載重量：100 kg
• 巻取カートの機械式クラッチによるフィルム張力（モータ式プレストレッチはオプション）
• PLC管理・7.2"カラ―タッチスクリーン、10サイクルまで記憶可能
• 電動スタビライザープレス、カートと回転テーブルはチェーン駆動
• カート底部の安全停止、非常停止ボタン等のCE対応装置
• フィルム取付を容易にするブレーキ連結/切離機構
• 前後フォークリフト搬入可、インバータによる段階始動・インデックス停止
• サイクルカウンタと手動運転モード

コントロールパネルでの調整項目

• 開始/上部/終了時の回転数のデジタル設定
• テーブル回転速度のデジタル設定（0–12 rpm）
• カートの昇降速度デジタル設定
• 完了サイクル数およびテーブルインデックス時間の設定
• フィルムの余長調整など微調整機能

選択可能なサイクル

• 上昇・下降サイクル
• 上昇のみサイクル
• 高さ強化プリセットサイクル（上昇 / 上昇+下降）
• 高度設定（高度計）とフォトセル読み取り除外のサイクル
• シートフィーダー用の上昇・下降サイクル；最大10サイクルを登録可能

処理可能な製品仕様

• 最大寸法：L 1650 x W 50–200 mm
• 有効高さ：H 2200 mm
• 最大製品重量：100 kg

フィルムロール仕様

• 外径最大：280 mm
• ロール高さ：500 mm
• フィルム厚さ：12–35 µm
• ロール内径：76 mm
• 最大ロール重量：16 kg

技術情報（仕様表）
電源電圧：220 V 単相
周波数：50/60 Hz
定格電力：1 kW
機械寸法：L 2650 x W 1650 x H 2700 mm
機械重量：800 kg
ターンテーブル径：1650 mm
テーブル回転速度：0–12 rpm
製品検知：標準フォトセル
最大処理寸法：L 1650 x W 50–200 mm
有効高さ：H 2200 mm
最大製品重量：100 kg

技術仕様

• モデル：Easy Wrap 2000A DW
• 電源：220 V 単相、50/60 Hz
• 定格電力：1 kW
• 機械寸法（L x W x H）：2650 x 1650 x 2700 mm
• 機械質量：800 kg
• ターンテーブル径：1650 mm
• テーブル回転速度：0–12 rpm
• フィルム張力：機械式クラッチ（手動調整）
• 制御：PLC + 7.2" カラータッチスクリーン、プログラム可能なサイクル
• 安全装置およびCE準拠装置を含む
