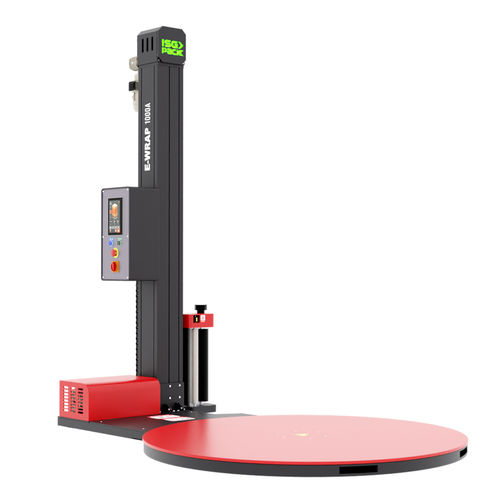

ターンテーブル式ストレッチ包装機 E-Wrap 1000A

半自動伸縮フィルムタッチパネル付き

製品概要
E-Wrap 1000A は、ISGPACK の半自動パレットストレッチ包装機で、標準的なパレット包装作業向けに設計されています。シリーズの経済モデルとして位置付けられ、7.2" カラーグラフィックタッチディスプレイと統合制御基板を備えます。製品情報には「6つのユーザー設定可能な作業レシピ」と別箇所で「8つの作業レシピ設定」の両方が記載されているため、両方を併記しています。

タッチディスプレイ機能

• 7.2" カラーグラフィックタッチディスプレイによる機械管理。
• 包装パラメータの管理と保存：パレット上部/下部のフィルム巻回数、キャリッジの昇降サイクル、ターンテーブル速度、キャリッジ昇降速度、フィルム排出用フォトセルの読取時間など。
• 手動包装、管理設定、統計ログ（処理パレット数・時間）、I/O信号監視、アラーム履歴、保守アーカイブの各セクション。

統合システムと監視
統合制御基板が稼働を常時監視し、異常を視覚的に通知します。コラム上部の三色アラーム表示により、機械の状態（動作中、停止、エラー/非常）を知らせます。タッチ画面上でエラーのガイド付きトラブルシューティングが可能です。

基本仕様
ターンテーブル直径：1500 mm、最大積載質量：1500 kg、標準カラムにより巻取有効高さは2200 mm まで対応します。回転はチェーン駆動で、磁気誘導センサにより回転数・減速時間・位置決めが監視されます。キャリッジは機械式摩擦によるフィルムテンションシステムを備え、製品検出用に光電センサを搭載します。

技術的特徴

• 機械構造：鋼およびアルミニウム。
• 基部にヒンジで取り付けられた押出アルミ製コラムで迅速な設置が可能。
• 二重チェーン駆動のキャリッジ。
• 7.2" カラータッチディスプレイで制御される統合制御基板。
• CE準拠のキャリッジ底部安全停止装置。
• コラム上部の三色アラームインジケータ。
• タッチ画面によるガイド付きトラブルシューティング。
• ディスプレイまたは物理ボタンによる起動・停止・リセット。
• キャリッジの機械式クラッチによるフィルムテンション。
• CE規格に準拠した非常停止（キノコ型）およびリセットボタン。
• ターンテーブルの段階的スタートとインデックス停止システム。
• 統計、処理パレット数と稼働時間の記録。
• 手動モードおよびエラーリセットやロール交換後の巻取再開機能。
• 6（別箇所で8）つの作業レシピ設定が可能。

操作パネル設定

• 巻回しサイクル数。
• ターンテーブル回転速度：0～12 rpm。
• フィルム余長／テンション調整。
• パレット上下のフィルム巻回数。
• キャリッジ昇降速度（独立）：0～5.9 m/min。

パネルで選択可能なサイクル

• キャリッジの昇降（上下）サイクル。
• キャリッジ上昇のみ。

処理可能な製品特性

• 最大底面寸法（標準1500 mmテーブル）：L 800 x W 1200 mm。
• 有効巻取高さ：H 2200 mm（標準コラム）。
• 最大製品重量：1500 kg。
• ターンテーブル直径：1500 mm。

フィルムロール仕様

• 最大外径：280 mm。
• フィルム内径（コア）：76 mm。
• フィルム高さ：500 mm。
• 最大ロール重量：16 kg。
• 許容フィルム厚：12–35 µm。

オプション

• 1650 mm テーブル（1000 x 1200 mm パレット用）。
• アクセスランプ（1500 mm テーブル用）。
• アクセスランプ（1650 mm テーブル用）。
• 有効高さ 2600 mm の拡張コラム。
• 黒色製品用フォトセル。

製品情報
機械寸法：L 2300 x W 1500 x H 2680 mm
機械重量：450 kg
ターンテーブル直径：1500 mm
回転速度：0 – 12 rpm
供給電圧：220 V 単相
周波数：50 / 60 Hz
定格出力：1.2 kW
最大ロール寸法：H 500 mm Ø 280 mm
フィルム厚：12 – 35 µm

技術仕様

• 型式：E-Wrap 1000A
• 機械寸法：L 2300 x W 1500 x H 2680 mm
• 機械重量：450 kg
• ターンテーブル直径：1500 mm
• 最大積載容量：1500 kg
• ターンテーブル速度：0–12 rpm
• キャリッジ昇降速度：0–5.9 m/min
• 供給：220 V 単相 / 50–60 Hz
• 定格出力：1.2 kW
• 最大巻取高さ（標準）：2200 mm
• 最大ロール寸法：H 500 mm / Ø 280 mm（コア 76 mm）
• フィルム厚：12–35 µm
