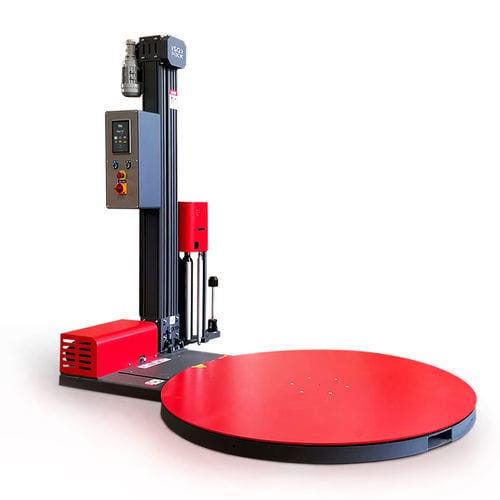

ターンテーブル式ストレッチ包装機 E-WRAP 1000B

半自動工業用伸縮フィルム

製品概要
E‑Wrap 1000B は、専用ボードと7インチカラ―タッチスクリーンを備えた半自動回転テーブル式ストレッチフィルム包装機です。固定比のモーター式フィルム予伸張カート、6つの設定可能なレシピ、リアルタイムの入出力診断、および統計・稼働時間・処理パレット数を記録するログを備えています。

主な利点

• 固定比のモーター式予伸張カートによりフィルム張力が安定し、パレットを均一に保持
• レシピ管理とガイド付き診断を備えた直感的な7インチカラータッチディスプレイ
• 標準用途をカバーする6つのカスタマイズ可能な作業レシピ
• 各工程を監視し、異常をリアルタイムで報告する統合電子ボード
• 産業用途に適した設計で、交換部品に対する12か月保証

タッチディスプレイの機能
7インチのグラフィックカラ―タッチディスプレイから、オペレータは包装パラメータを設定・保存し、管理・統計・技術診断の各セクションにアクセスできます。設定項目は、上下の巻き回数、カートの昇降サイクル、ターンテーブル速度、カート速度、フィルム排出時の光電セル読取時間などです。表示画面はトラブルシューティングのガイド、アラーム履歴、保守アーカイブを提供します。

製品情報（主要数値）
機械寸法：L 2300 x W 1500 x H 2680 mm
機械重量：450 kg
プレート直径：1500 mm
テーブル回転速度：0 – 12 rpm
電源電圧：220 V 単相
周波数：50 / 60 Hz
定格消費電力：1.2 kW
フィルム予伸張：モーター式（固定比）
最大ロール寸法：H 500 mm Ø 280 mm
フィルム厚さ：12 – 35 µm

技術的特徴

• 機械構造は鋼とアルミニウム製
• ベースにヒンジ取付けされた押出アルミ製カラムで迅速な設置が可能
• カートは二重チェーン機構で駆動
• 7インチカラ―タッチディスプレイで制御される統合制御ボードを装備
• カート底部の安全停止装置（CE準拠）
• カラム上部の三色アラーム表示器
• タッチスクリーンからのガイド付きエラー解決
• ディスプレイまたは物理ボタンからの起動／停止／リセット
• CE規格に準拠した非常停止ボタンとリセットボタン
• テーブルの段階的な起動とインデックス停止のシステム
• 統計、稼働時間、処理パレット数の記録
• 手動モードの利用可
• エラーリセットやロール交換後の巻戻し再開
• 6つの作業レシピの設定可能

操作パネル設定（例）

• 巻き回しサイクル数
• テーブル回転速度 0～12 rpm
• フィルムブリード調整
• フィルム予伸張調整
• パレット底部および上部でのフィルム巻回数
• カート上下速度（独立）0～5.9 m/min

適用可能な被包装品の特性

• 最大製品寸法（標準テーブル1500 mmの場合）：L 800 x W 1200 mm
• 巻き高さ有効：H 2200 mm（標準カラム）
• 最大荷重：1500 kg

オプション

• 1650 mm テーブル（1000 x 1200 mm パレット用）
• アクセスランプ（1500 mm テーブル用）
• アクセスランプ（1650 mm テーブル用）
• 有効巻高さ 2600 mm 用の延長カラム
• 黒色製品の検出用フォトセル

技術仕様（要約）

• モデル：E‑Wrap 1000B
• 機械寸法：L 2300 x W 1500 x H 2680 mm
• 機械重量：450 kg
• 標準プレート直径：1500 mm（オプション 1650 mm）
• 最大テーブル荷重：1500 kg
• テーブル回転速度：0 – 12 rpm
• 電源電圧：220 V 単相
• 周波数：50 / 60 Hz
• 定格消費電力：1.2 kW
• カート速度（上下）：0 – 5.9 m/min
• フィルム予伸張：モーター式（固定比）
• 最大ロール外径：Ø 280 mm；高さ 500 mm；芯 76 mm；最大重量 16 kg
• 許容フィルム厚さ：12 – 35 µm
