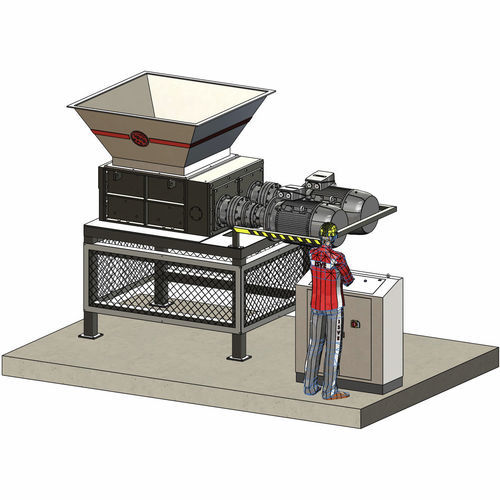

4 軸シュレッダー 80-90S

紙金属タイヤ用

メイン特徴：

• 切断室：900×800 mm
• 定格出力：44 kW（22 kW + 22 kW）— 60 HP（30 HP + 30 HP）
• 駆動：ギア駆動、油浴式（鋼製ギア・ピニオン）
• 切断シャフト数：2
• ナイフ数（工具厚さ 25 mm）：32
• コンベアシャフト数：2
• コンベア上部ナイフ数：32
• 回転速度：18 rpm
• 処理能力：0.8-1.2 t/h
• 安全装置：非常停止、ホッパー安全スイッチ、前面扉の安全マイクロスイッチ

オプション：

• 着脱式ホッパー
• 着脱式スクリーン（篩）
• 注文仕様のベースサイズ

適用上の注意：
中量向けの汎用機で、多種多様な廃棄物（大型物含む）の破砕に適しています。連続稼働の生産ラインへ組み込んで使用できます。大きな木材片、パレット、布切れ、プラスチック、皮革、タイヤ、紙、段ボール、梱包材、ポリエチレンバンド、フィルム、PETボトル、金属容器、家具内装材、バンパー、小型トランク、シートカバー、書類、各種プラスチック廃材などの破砕に推奨されます。

破砕機の構造：

• 厚鋼板を電気溶接した頑強なフレーム
• 粉塵・液体対策のシール付き円筒ころ軸受ハウジング
• 交換可能な耐摩耗サイドプレートと切断室と軸受フランジを分離する空間
• 大型軸に32個の特殊耐摩耗鋼カッターと32個の導入ディスクを装備し大型物の把持を容易に
• 工具厚さ：25 mm
• 段差状のカッタ歯配置により給材性と切断進行が向上
• 切断軸に平行な回転軸を持つ2台の遊星減速機
• 22 kWの多電圧・多周波数モーター×2、PREMIUM効率（IE3）
• 鋼製ギア・ピニオンによる油浴式駆動
• 切断室寸法：900×800 mm
• 破砕後の粒度を決める交換式スクリーン（別売）
• 前面または上部投入用の電気溶接鋼板ホッパー
• 前面扉マイクロ付の保護ネット3枚を備えたベース
• 重量：4 t

制御システム：

• CEE基準準拠の電気盤、設定値を超える負荷時にプッシャーを逆転させるトルクリミッタ搭載
• 周辺機器を制御するSIEMENS S7-1200 PLC
• 6インチカラータッチスクリーンによるパラメータ調整
• 投入装置、破砕機、吸引施設を制御するためのソフトウェア
• 非常停止等の緊急制御機能
• ISVE MAINTENANCE PROGRAM：メンテナンスの予定表示と通知
• リモート支援およびISVEセーフティサーバ接続のプレディスポジション（リアルタイム監視）
• CE準拠

技術仕様：

• 型式：80-90S
• 切断室：900×800 mm（800×900 mm と表記される場合あり）
• 定格出力：44 kW（22 kW + 22 kW）
• 駆動：ギア、油浴式（鋼製ギア・ピニオン）
• 切断シャフト数：2
• ナイフ数：32（工具厚さ 25 mm）
• コンベアシャフト数：2
• コンベア上部ナイフ数：32
• 回転速度：18 rpm
• 処理能力：0.8-1.2 t/h
• モーター：22 kW × 2、IE3
• 重量：4 t
• 安全：非常停止、ホッパー安全スイッチ、前面扉マイクロ
• オプション：着脱式ホッパー、着脱式スクリーン、注文ベースサイズ
