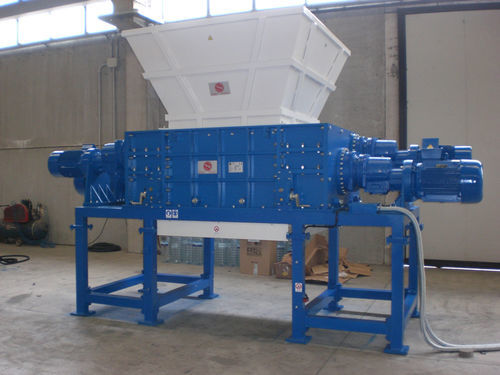

4 軸シュレッダー 120130S-MAX

金属一般・粗大廃棄物タイヤ用

製品概要
120/130S-MAXは、投入口／切断室寸法1,200×1,300 mmの大型4軸シュレッダーです。2本のカッター軸と2本の搬送軸（搬送ディスク付）を組み合わせ、4台のギヤモーターによる複数の出力構成で供給されます。リサイクル分野の過酷な前処理・破砕用途向けに設計されています。

主な特長

• 搭載総電力（構成により）：81 kW / 91 kW / 104 kW / 134 kW
• 駆動方式：ギア伝動
• カッター軸数：2
• 硬化カッター数：26（厚さ50 mm）または30（厚さ40 mm）；対応厚さ：40、50、70 mm
• 搬送軸数：2
• 搬送ディスク数：26または30（4つの突起、構成により厚さ異なる）
• カッター回転数（平均）：12–18 rpm（構成により）
• 生産能力：約3–6 t/h（材料・目的粒度に依存）
• 付属品：交換式スクリーン用油圧ギアボックス
• 安全装置：非常停止、ホッパー閉塞コンタクト
• 重量（概算）：10–12.5 t（構成により）
• CE規格に準拠した製造

推奨用途
大型で処理が困難な材料の破砕に適した重機。本機は大型物の単独プレス破砕（プレクラッシャ）として、または排出スクリーンと組み合わせた二次破砕機として粒度管理に使用できます。

• 自動車・トラックのバンパー
• ポリプロピレン製タンク
• 大型スクラップ
• タイヤ
• 革・雑巾類
• 金属ドラム・缶
• 医療廃棄物
• 船舶廃材

シュレッダーの特長

• 厚手の電気溶接鋼板製フレーム
• 粉塵・液体対策のシール付ローラーベアリング支持
• 高強度シャフト
• 特殊耐摩耗鋼のカッター（26–30個、マルチビーク形状）
• 大型物の把持を容易にするマルチビーク形状の搬送ディスク（26–30個）
• カッター軸および搬送軸用の遊星歯車減速機
• 構成に応じたSiemens製モーターによる駆動
• メンテナンス・交換を容易にする油圧サーボ制御の交換式スクリーン
• "spider"投入に対応した補強電気溶接ホッパー
• 保護ネットと安全マイクロスイッチを備えた電気溶接鋼管製ベース

制御システムの特長

• CE準拠の電気盤、トルクリミッタで過負荷時に押し出し装置の回転を反転
• 周辺機器制御用Siemens S7-1200 PLC
• パラメータ調整用SIMATIC Siemensタッチスクリーン
• 搬送システム、シュレッダー、吸引設備を制御するためのソフトウェア
• システム停止のための緊急制御機能
• 定期保守を通知するISVEメンテナンスプログラム
• 生産量は材料と目標粒度に依存：通常範囲3–6 t/h
• CE規格に準拠した製造

技術仕様

• 型式：120/130S-MAX
• 投入口／切断室：1,200 × 1,300 mm
• 搭載総電力：構成により81 / 91 / 104 / 134 kW
• 駆動：ギア伝動
• カッター軸数：2
• 硬化カッター：26（50 mm）または30（40 mm）；70 mmオプション
• 搬送軸数：2
• 搬送ディスク数：26または30（4突起）
• 平均カッター回転数：12–18 rpm
• 生産量：約3–6 t/h
• 重量（概算）：10–12.5 t
• モーター：例としてカッター軸用Siemens製30または37 kW、搬送軸用Siemens製15 kW（構成により異なる）
• 交換式スクリーン（油圧サーボ制御）
• 制御：Siemens S7-1200 PLCおよびSIMATICタッチパネル
• 安全：非常停止、ホッパー閉塞コンタクト；CE準拠
