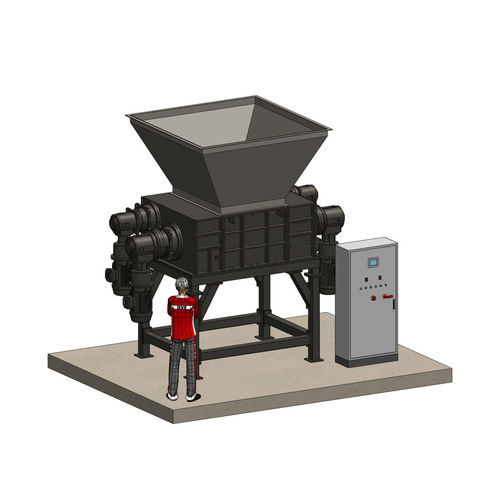

4 軸シュレッダー 100130S-MAX

産業廃棄物用コンベア付き強化

製品概要：
100130S-MAX は切断室 1000×1300 mm を持つ重量級の4軸産業用シュレッダーです。切断用の2本のカッター軸と、投入/搬送用の2本の軸を備え、投入ディスクと耐摩耗性カッターを装着しています。合計出力90 kWの4台のギヤモーターで駆動され、連続的な重荷用途のリサイクルに適しています。

主な特徴：

• 総設置電力：90 kW（30 + 30 + 15 + 15 kW）
• 駆動：エピサイクル減速ギヤを用いたギヤドライブ
• カッター軸：2本
• 硬化カッター：20本、厚さ50 mm、耐摩耗特殊鋼
• 投入/搬送軸：2本
• 投入/搬送ディスク：20枚（42CrMo鋼）
• 平均カッター回転数：12–15 回/分
• 付属品：交換式スクリーン下降制御、吸引システムやコンベヤ接続用ドロワー、保護ネット
• 安全装置：非常停止、ホッパー閉位置接点、前面扉のセーフティマイクロ
• 重量：約12 t
• 規格：CE準拠

本体構造：

• 厚板電気溶接鋼板製の堅牢な支持構造
• 粉塵・液体対策のシールを備えたバレルローラーベアリング支持
• 高耐力のねじれに強い軸
• 50 mm 厚の耐摩耗特殊鋼製カッター 20 本
• 42CrMo 鋼製投入ディスク 20 枚
• カッター軸用エピサイクル減速機 2 基
• 投入軸用エピサイクル減速機 2 基
• カッター駆動用モーター：2 x 45 kW マルチ電圧/マルチ周波数、効率クラス IE3
• 搬送ディスク駆動用モーター：2 x 22 kW マルチ電圧/マルチ周波数、効率クラス IE3
• 上投入に対応した補強電気溶接ホッパー
• 吸引/コンベヤ接続用ドロワーまたは保護ネットと前面扉を備えたベース

制御システム：

• 過負荷時に回転を逆転させるトルクリミッタを備えた CEE 準拠の配電盤
• 周辺機器を制御する SIEMENS S7-1200 PLC
• パラメータ調整用 6 in. カラータッチディスプレイ
• AUTO TUNING ISVE 自動調整プログラム
• 投入システム、精製機、吸引システムの制御用ソフトウェア
• システム停止用の緊急制御機能
• 定期保守を通知する ISVE MAINTENANCE PROGRAM
• リモート支援とリアルタイム監視の SAFETY SERVER CONNECTION ISVE の準備
• CE 規格に準拠した設計

技術仕様：

• 型式：100130S-MAX
• 切断室（幅 x 高さ）：1000 x 1300 mm
• 総設置電力：90 kW（30 + 30 + 15 + 15 kW）
• 駆動方式：エピサイクル減速ギヤを用いたギヤドライブ
• カッター軸：2 本
• 投入/搬送軸：2 本
• 硬化カッター：20 本、50 mm 厚、耐摩耗特殊鋼
• 投入ディスク：20 枚、42CrMo 鋼
• 平均カッター速度：12–15 回/分
• モーター：カッター 2 x 45 kW（IE3）、搬送 2 x 22 kW（IE3）
• 重量：約 12 トン
• 安全装置：非常停止、ホッパー閉位置接点、前面扉の安全マイクロ
• オプション：交換式スクリーン下降制御；吸引やコンベヤ接続用ドロワー；保護ネット
• 自動化：SIEMENS S7-1200；6 in. タッチパネル；AUTO TUNING ISVE；リモート支援準備
• 規格：CE 準拠
