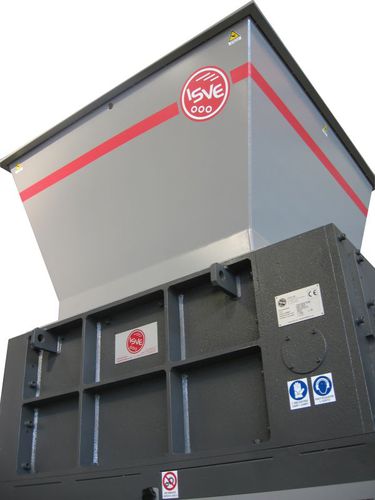

4 軸シュレッダー 140-100S

紙金属タイヤ用

主な特徴:

• 4軸構成：2本の切削軸（カッター）＋2本の搬送軸
• 切断室寸法：1000×1400 mm
• 定格出力：44 kW（22 kW + 22 kW）— 代替表記：60 HP（30+30 HP）
• 駆動：ギア式（油浴式、鋼製歯車）
• 切削軸数：2
• 硬化カッター：35本、厚さ40 mm
• 搬送軸数：2
• 搬送ディスク：35枚
• カッター回転数（平均）：約18 回/分
• 処理能力：おおよそ 2–3.5 t/h（材質・粒度に依存）
• 安全：非常停止、ホッパー閉鎖接点（フロント扉の安全マイクロスイッチはオプション）
• CE規格に準拠

オプション（注文時）:

• 交換式ホッパー（前方または上方投入）
• 交換式スクリーン／選別網
• カスタムベース（受注製作）

用途上の留意点:
中重機カテゴリーの汎用シュレッダーで、多種多様な廃材や大型の被処理物の破砕に適しています。ライン組み込みによる連続運転に対応。大きな木材片、パレット、布切れ、プラスチック、皮革、タイヤ、紙、段ボール、包装材、ポリエチレンテープ、フィルム、PETボトル、金属缶、家具地材、フェーサイト、バンパー、ワックス処理シート、書類、プラスチック端材、押出しの始端・終端のランナー等の破砕に推奨されます。

シュレッダーの特長:

• 構造：厚板電気溶接鋼板製フレーム
• 軸受ハウジング：バレルローラーベアリング支持、粉塵・液体に対するシール付き
• 交換可能な耐摩耗側板、切断室とベアリングフランジを隔てる間隙あり
• 大型シャフトに35本の特殊耐摩耗鋼製カッターと35枚の搬送ディスクを装備し大型物の把持を支援
• 工具厚さ：40 mm
• 段付けされた刃配置により把持性と切断進行性を向上
• 2基の遊星歯車減速機（回転軸はカッター軸と平行）
• 2台のマルチボルテージ／マルチ周波数 22 kW モータ、効率クラス PREMIUM (IE3)
• 鋼製歯車を用いた油浴式伝動システム
• 電動機保護バー装備
• 切断室寸法表記：1400×1000 mm
• 上面または前方投入用の電気溶接鋼板ホッパー
• スライド引き出しを備え、集塵/コンベア接続対応、または前面ゲートと安全マイクロ付の保護ネット×3を装備
• 概算重量：6.5 t

制御システムの特徴:

• CE規格準拠の電気盤、トルクリミッタ搭載（所定値超過でカッター回転を逆転）
• 周辺機器制御用 SIEMENS S7-1200 PLC
• 6" カラータッチディスプレイで各種パラメータを設定
• 給送装置、シュレッダー、吸引設備を制御するソフトウェアを搭載
• 非常停止等、安全停止機能
• ISVE MAINTENANCE PROGRAM：画面上でメンテナンス時期を表示
• リモート支援および "SAFETY SERVER CONNECTION ISVE"（ISVEサーバー経由のリアルタイム監視）に対応
• CE規格に準拠

技術仕様:

• 型式：140-100S
• 切断室：1000×1400 mm
• 定格出力：44 kW（22+22 kW）— 代替：60 HP（30+30 HP）
• 駆動方式：ギア伝動（油浴）
• 切削軸数：2
• 硬化カッター数：35（工具厚さ 40 mm）
• 搬送軸数：2
• 搬送ディスク：35
• 平均回転数：18 回/分
• 処理能力：概ね 2–3.5 t/h
• 重量：約 6.5 t
• 制御：SIEMENS S7-1200 PLC、6" タッチディスプレイ
• オプション：交換式ホッパー、交換式スクリーン、特注ベース
• 規格：CE 準拠
