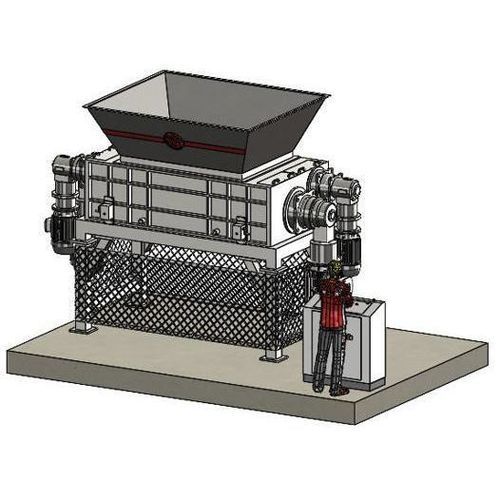

4 軸シュレッダー 180130S-MAX

産業廃棄物用コンベア付き強化

概要
180130S-MAXは、投入開口部1,800×1,300 mmの4軸産業用シュレッダーです。切断用シャフト2本と給送用シャフト2本を組み合わせ、合計120 kWのギヤモーター4台（切断軸用2×45 kW、給送軸用2×15 kW）で駆動します。MAXシリーズは、リサイクルや前処理向けのヘビーデューティ用途を想定して設計されています。

主な特徴

• 総設置電力: 120 kW（2×45 kW + 2×15 kW）
• 駆動方式: ギヤ伝動
• 切断シャフト数: 2
• 硬化カッター: 36個、厚さ50 mm
• 給送/投入シャフト数: 2
• 給送ディスク: 36枚（4つの突起）、材質 42CrMo
• 平均回転数（カッター）: 10–15 rpm
• 付属品: 降下制御、交換可能なスクリーン
• 安全装置: 非常停止、ホッパー閉状態接点、安全マイクロスイッチ
• 質量（約）: 16 t
• CE仕様

機械構造

• 厚板の電気溶接鋼板製フレーム
• 粉塵・液体に対するシールを備えたドラムローラーベアリング支持
• ねじり・曲げに強い高強度シャフト
• 摩耗耐性特殊鋼製カッター36個（50 mm）
• 42CrMo製挿入ディスク36枚
• 切断軸駆動用のエピサイクロイド減速機2基
• 投入軸駆動用のエピサイクロイド減速機2基
• 切断軸用モーター: 2×45 kW、マルチ電圧/マルチ周波数、IE3
• 給送軸用モーター: 2×15 kW、マルチ電圧/マルチ周波数、IE3
• 上部投入に対応した補強電気溶接ホッパー
• 吸引装置/コンベヤ接続可能なドロワーまたは前面扉と安全マイクロを備えた保護ネット3枚まで接続可能なベース

制御システム

• CE/CEE準拠の電気盤、過負荷時に回転を逆転させるトルクリミッタ内蔵
• 周辺機器を制御するSIEMENS S7-1200 PLC
• 各種パラメータ設定用6"カラ―タッチスクリーンHMI
• AUTO TUNING ISVE 自動調整プログラム
• 投入システム、細砕機、吸引システム制御対応ソフトウェア
• 設備停止用の緊急制御機能
• ISVE MAINTENANCE PROGRAM: HMI上での保守通知機能
• リモート支援および SAFETY SERVER CONNECTION ISVE（サーバーによるパラメータ監視）対応予備配線
• CE仕様

仕様／技術データ

• 型式: 180130S-MAX
• 投入開口（W×H）: 1,800×1,300 mm
• 切断室: 1,800×1,300 mm
• 総設置電力: 120 kW（2×45 kW + 2×15 kW）
• 切断シャフト: 2
• 硬化カッター: 36個、厚さ50 mm
• 給送シャフト: 2
• 給送ディスク: 36枚（4突起）、42CrMo
• 平均回転数: 10–15 rpm
• 切断軸用モーター: 2×45 kW、IE3
• 給送軸用モーター: 2×15 kW、IE3
• 質量（約）: 16 t
• 材質・構造: 厚板電気溶接鋼板フレーム、補強ホッパー
• 保護・安全: 非常停止、ホッパー閉接点、電気盤のトルクリミッタ
• 制御: SIEMENS S7-1200、6" HMI、AUTO TUNING ISVE
• 規格: CE仕様
