配置システム付きリニア軸 / リニアモータ駆動 / 鋸歯状ベルト式 / ロボット用

MyDirectIndustryにお気に入りを追加する
比較検索に追加する 比較検索から削除する

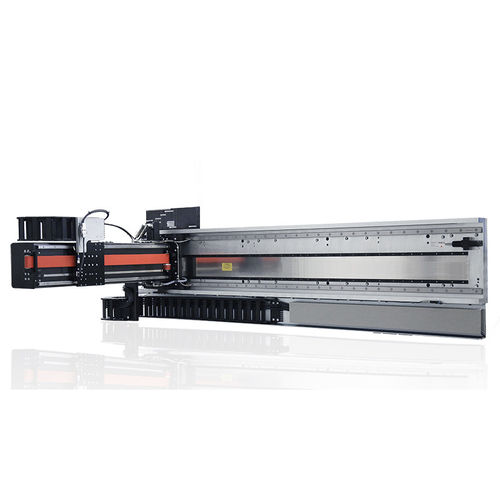

配置システム付きリニア軸 配置システム付きリニア軸
  • 配置システム付きリニア軸
{{requestButtons}}

特徴

  • 作動:

    リニアモータ駆動

  • タイプ:

    鋸歯状ベルト式

  • その他の特徴:

    配置システム付き, ロボット用

詳細

• 歯付きベルト付きカーボンファイバー軸
• Pick & Placeアプリケーションでの

要求
• 高速で正確な位置決め(ポイントツーポイント)
• 高いダイナミクスと位置決め精度

実装
• カーボンファイバー軸(低移動質量)による高いダイナミクスと固有の剛性
• 本質的に剛性ベース軸
• リニア磁気測定システムによる高精度・再現性

システム全体:
• 負荷:20 kg
• 分解能測定システム:1 μm
• 再現性:2 μm
• 絶対精度:±20 µm
• 繰り返し高さ/側:±100 µm/±150 µm

X軸:
• ダイレクトドライブ鉄コアリニアモーターPLM-100と
•旅行:1200ミリメートル
•最大速度:2メートル/秒
•最大加速度:13メートル/秒20キロ負荷

Y軸:
•カーボンファイバー軸歯付きベルト
•トラベル:650ミリメートル
•最大速度:1,5メートル/秒
•最大加速度:20キロの負荷と10メートル/s²

これは自動翻訳です  (英語の原文を読む)
