配置システム付きリニア軸 リニアモータ駆動サーボ モーター鋸歯状ベルト式

配置システム付きリニア軸
配置システム付きリニア軸
お気に入りに追加する
比較検索に追加する
参考価格

特徴

作動
リニアモータ駆動, サーボ モーター
タイプ
鋸歯状ベルト式
その他の特徴
小型, 配置システム付き, クリーンルーム用

詳細

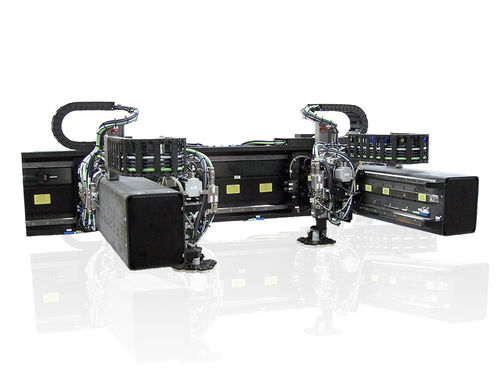

リニアモーター付き2つのカーボンファイバー軸 • カーボンファイバー軸を備えた8軸システム • ポジショニング/ピック&プレース用途の 要求 • 最速のピック&プレイス 用途向けのコンパクトな形状 • クリーンルームISOクラス5(DIN EN ISO 14644-1準拠) • 3シフト操作での使用週7日 • 駆動システムの冗長設計 • エネルギーチェーンやケーブルなどの摩耗部品の迅速な交換 • 衝突保護の統合 • 2つのカーボンファイバー軸による本質的に剛性のダブルリニアモーター軸 • リニア磁気測定システム • 中級トレーリングチェーンとケーブルを簡単に交換できるレベル • ケーブルを追加するための空きスペースを備えたエネルギーチェーン システム全体: • 負荷:0,5 kg • 位置分解能:1 µm • 再現性:2 µm • 絶対精度:±20 µm • 繰り返し高さ/側:±50 µm/±100 µm • 最大速度:2 メートル/秒 •最大加速度:10 m/s² 0,5 kgの負荷 X軸: •リニアモータLM-050 •ダイレクトドライブ:1150 ミリメートルの Y軸: •リニアモータLM-050 PLM-025 •トラベル:650 ミリメートル Z軸: •サーボモータと歯付きベルト •トラベル:50 ミリメートル •トラベル:位置決め:1,125 µm • 再現性:±20 µm • 絶対精度:±50 µm • 最大速度:0,5 m/s • 最大加速度:10 m/s² D軸: • スルーイング範囲:nx360° • 位置決め:3,24 アーク秒 • 再現性:<1 アーク分 • 最大速度:180°/s •最大加速度:3600°/s²

---

ビデオ

カタログ

この商品のカタログはありません。

JAT - Jenaer Antriebstechnik GmbHの全カタログを見る
