研磨式ウォーター ジェット切断機 5AXGセラミック用複合材料用プラスチック用
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- 研磨式ウォーター ジェット
- 切断材料
- プラスチック用, 石材用, 複合材料用, ガラス用, セラミック用
- 切断製品
- 板金用
- 制御タイプ
- CNC
- 用途
- 産業用
- 相
- 三相
- 構成
- 大型, 5軸
- その他の特徴
- 自動, 高精度, CCDカメラ付, 多軸, ランドマーク レンズ センサー付
- X軸移動距離
4,100 mm, 6,100 mm
(161.42 in, 240.16 in)- Y軸移動距離
2,100 mm
(82.68 in)- Z軸移動距離
200 mm
(8 in)- 切断速度
25 m/min
- レーザー出力
最少: 22,000 W
最大: 30,000 W
- 繰り返し切断精度
0.02 mm
(0.0008 in)- 作動圧力
4,000 bar
(58,015.1 psi)- 全長
8,500 mm, 10,500 mm
(335 in, 413 in)- 全幅
2,100 mm
(83 in)- 精度
0.02 %
詳細
概要

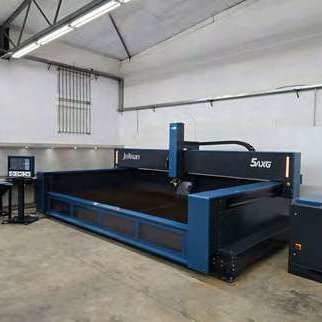

金属、複合材、セラミック、石材、プラスチックなどの高精度加工向けに設計された5軸ウォータージェット切断システム。4021-5AXGおよび6021-5AXGは大面積の切断領域と統合センサを備え、自動化された再現性のある生産を支援します。
主な特長
技術仕様
ポンプ技術仕様
追加の注意点
占有寸法は目安です：高圧ポンプ、バルクホッパー、研磨材除去構造、コントロールコンソールは顧客の作業スペースに合わせて別配置できます。
製品ファミリー / 技術的特徴
金属、複合材、セラミック、石材、プラスチックなどの高精度加工向けに設計された5軸ウォータージェット切断システム。4021-5AXGおよび6021-5AXGは大面積の切断領域と統合センサを備え、自動化された再現性のある生産を支援します。
主な特長
- 外部配管を不要にするノズル設計により、保守が容易で機械レイアウトがすっきりします。

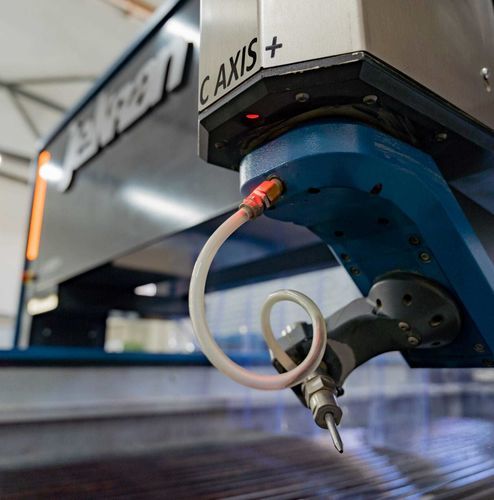

- リアルタイム検出と動的な軌道補正を行う統合カメラおよびプロービングシステム。
- 材料の多様性：金属、複合材、セラミック、石材、ガラス、プラスチックに対応する工業用途向け構成。
技術仕様
- 4021-5AXG — 切断領域：4100 x 2100 mm；X/Y/Z移動量：4100 / 2100 / 200 mm；最高速度：25 m/min；線形精度：+/- 0.02 mm；繰返し精度：+/- 0.02 mm；ポンプオプション：Jekran direct-drive 22 kW / 30 kW（最大4,000 bar / 58,000 psi）；占有例：8.5 x 3.4 m。
- 6021-5AXG — 切断領域：6100 x 2100 mm；X/Y/Z移動量：6100 / 2100 / 200 mm；最高速度：25 m/min；線形精度：+/- 0.02 mm；繰返し精度：+/- 0.02 mm；ポンプオプション：Jekran direct-drive 22 kW / 30 kW（最大4,000 bar / 58,000 psi）；占有例：10.5 x 3.4 m。
ポンプ技術仕様
- Model 22 Direct Drive — 電動サーボモーター出力：30 HP (22 kW)；効率：約90%；出力圧力：58,000 psi (4,000 bar)；オリフィス & 流量：0.011" / 0.82 gpm (0.3 mm / 3.1 lpm)；占有寸法 LxWxH：43.7" x 31" x 42" (1110 x 800 x 1065 mm)。
- Model 30 Direct Drive — 電動サーボモーター出力：40 HP (30 kW)；効率：約90%；出力圧力：58,000 psi (4,000 bar)；オリフィス & 流量：0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)；占有寸法 LxWxH：43.7" x 31" x 42" (1110 x 800 x 1065 mm)。
追加の注意点
占有寸法は目安です：高圧ポンプ、バルクホッパー、研磨材除去構造、コントロールコンソールは顧客の作業スペースに合わせて別配置できます。
製品ファミリー / 技術的特徴
- 製品ファミリー：Jekran の 5-Axis 切断システム。
- 標準モデル：4021-5AXG（4100 x 2100 mm）、6021-5AXG（6100 x 2100 mm）；カスタム構成対応可能。
- 自動整列および加工軌道の適応のための統合カメラとプロービング。
- ポンプオプション：Jekran direct-drive ポンプ（22 kW / 30 kW）で最大4,000 bar（58,000 psi）を供給。
- 代表的な用途：航空宇宙部品、建築ファブリケーション、試作および産業生産。
