研磨式ウォーター ジェット切断機 Comboプラズマ複合素材用金属用
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- プラズマ, 研磨式ウォーター ジェット
- 切断材料
- 金属用, 複合素材用, 多層材料用
- 制御タイプ
- CNC
- 用途
- 産業用, 金属製作用
- 相
- 三相
- 構成
- 大型, ガントリータイプ, マルチヘッド
- その他の特徴
- 高精度, 組み合わせ式
- X軸移動距離
最大: 6,100 mm
(240.16 in)最少: 4,100 mm
(161.42 in)- Y軸移動距離
2,100 mm
(82.68 in)- Z軸移動距離
200 mm
(8 in)- 切断速度
0.417 m/s
(1.368 ft/s)- 繰り返し切断精度
0.02 mm
(0.0008 in)- 作動圧力
4,000 bar
(58,015.1 psi)- 全長
最大: 10,500 mm
(413 in)最少: 8,500 mm
(335 in)- 全幅
3,400 mm
(134 in)
詳細
概要

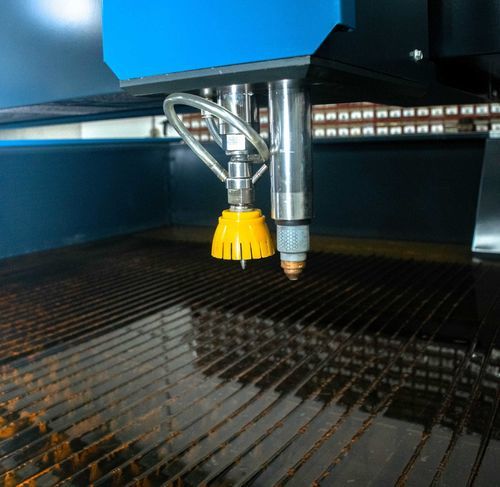

Comboは、二重ノズル式のアブレッシブウォータージェットとプラズマヘッドを単一のガントリに統合したハイブリッド切断システムです。金属、合金、複合材、積層材の柔軟な加工が可能で、両切断方式を選択または同時に使用できます。産業向けの生産工程に組み込みやすい、再現性のある精度と機能適応性を備えています。
主要機能
モデル & 主要テーブル
Model | Models available | X-axis travel (mm) | Y-axis travel (mm) | Z-axis travel (mm) | Max. speed (m/min) | Linear Accuracy (mm) | Repeatability (mm) | Pump/Unit/Spindle Motor | Footprint (m)*
Combo | 4021-Combo | 4100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 8.5x3.4
Combo | 6021-Combo | 6100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 10.5x3.4
ポンプ / 駆動テーブル（ポンプモデル & 仕様）
Model 22 Direct Drive | Model 30 Direct Drive
Electric Servo Motor Power | 30 HP (22 kW) | 40 HP (30 kW)
Efficiency | 2% | 2%
Output Pressure (PSI) | 58,000 psi | 58,000 psi
Output Pressure (Bar) | 4000 Bar | 4000 Bar
Orifice & Flow Rate | 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) | 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
Footprint LxWxH | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm)
注意
*設置面積は参考値です。HPポンプ、バルクトラフ、ガーネット除去構造、コンソールは顧客の作業スペースに合わせて配置を変更できます。
仕様
Comboは、二重ノズル式のアブレッシブウォータージェットとプラズマヘッドを単一のガントリに統合したハイブリッド切断システムです。金属、合金、複合材、積層材の柔軟な加工が可能で、両切断方式を選択または同時に使用できます。産業向けの生産工程に組み込みやすい、再現性のある精度と機能適応性を備えています。
主要機能

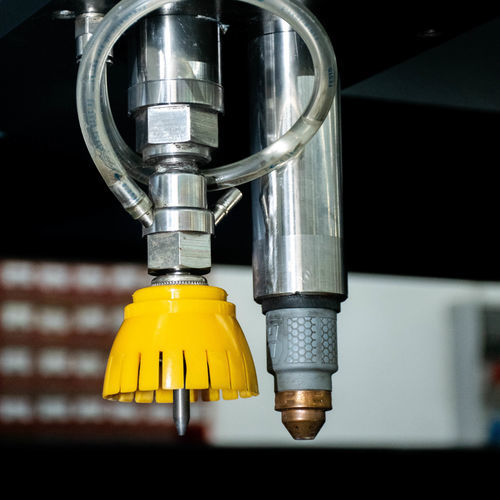

- ハイブリッド二重モード切断：ウォータージェットとプラズマヘッドを同一ガントリに搭載し、材料や工程に応じて迅速にモードを切り替え可能。
- 独立ノズル制御：各ヘッドを専用制御し、選択的または同時運転が可能。荒加工のプラズマ切断と微細なウォータージェット仕上げを同一プログラムで実行できます。
- 材質適応型インテリジェンス：センサーと制御アルゴリズムが材料種別・厚さを測定し、切断パラメータをリアルタイムで最適化します。
モデル & 主要テーブル
Model | Models available | X-axis travel (mm) | Y-axis travel (mm) | Z-axis travel (mm) | Max. speed (m/min) | Linear Accuracy (mm) | Repeatability (mm) | Pump/Unit/Spindle Motor | Footprint (m)*
Combo | 4021-Combo | 4100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 8.5x3.4
Combo | 6021-Combo | 6100 | 2100 | 200 | 25 | +/- 0.03 | +/- 0.02 | Jekran Pump model 22/30 22/30kW - 3 phase - 3,800bar Hypertherm or GYS | 10.5x3.4
ポンプ / 駆動テーブル（ポンプモデル & 仕様）
Model 22 Direct Drive | Model 30 Direct Drive
Electric Servo Motor Power | 30 HP (22 kW) | 40 HP (30 kW)
Efficiency | 2% | 2%
Output Pressure (PSI) | 58,000 psi | 58,000 psi
Output Pressure (Bar) | 4000 Bar | 4000 Bar
Orifice & Flow Rate | 0.011" / 0.82 gpm (0.3 mm / 3.1 lpm) | 0.014" / 1.1 gpm (0.35 mm / 4.2 lpm)
Footprint LxWxH | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm) | 43.7" x 31" x 42" (1110 mm x 800 mm x 1065 mm)
注意
*設置面積は参考値です。HPポンプ、バルクトラフ、ガーネット除去構造、コンソールは顧客の作業スペースに合わせて配置を変更できます。
仕様
- 製品：Combo 二重ノズル ウォータージェット + プラズマ切断システム
- 対応モデル：4021-Combo、6021-Combo
- X軸移動量：4100 mm（4021）、6100 mm（6021）
- Y軸移動量：2100 mm
- Z軸移動量：200 mm
- 最大速度：25 m/min
- 直線精度：±0.03 mm
- 繰返し精度：±0.02 mm
- ポンプオプション：Jekran Pump model 22（22 kW / 30 HP）または model 30（30 kW / 40 HP）ダイレクトドライブ
- ポンプ出力：最大 58,000 psi / 4,000 bar
- ウォータージェット オリフィス & 流量：0.011" / 0.82 gpm（0.3 mm / 3.1 lpm）および 0.014" / 1.1 gpm（0.35 mm / 4.2 lpm）
- プラズマユニット：Hypertherm または GYS 対応
- 独立ノズル制御：各ヘッドに専用制御を備え、同時または選択運転が可能
- 適応型センサー：材料/厚さをリアルタイムで解析しパラメータを自動調整
- 設置面積目安：8.5 x 3.4 m（4021）および 10.5 x 3.4 m（6021）（ポンプ/トラフ/コンソールの配置は柔軟）
- ポンプ典型設置寸法（ユニット）：1110 x 800 x 1065 mm（ポンプユニット参照）
