研磨式ウォータージェット切断機 WJFB
複合材料用アルミニウム用ステンレススチール用

研磨式ウォータージェット切断機 - WJFB - Jekran Ltd. - 複合材料用 / アルミニウム用 / ステンレススチール用

お気に入りに追加する

商品比較に追加する

Jekran Ltd.のサイトについての詳しい情報

特徴

切断方法

研磨式ウォータージェット

切断材料

アルミニウム用, ステンレススチール用, 石材用, 複合材料用, カーボンファイバー用, ガラス用

切断製品

厚金属板用, 金属板用, パネル, シ－ト

制御タイプ

CNC

用途

産業用

材料の搬入

手動搬入

構成

大型, 平台, ブリッジ

その他の特徴

高精度, 大型部品用

X軸移動距離

1,220 mm, 2,490 mm, 3,658 mm
(48.03 in, 98.03 in, 144.02 in)

Y軸移動距離

1,220 mm, 1,500 mm, 2,130 mm
(48.03 in, 59.06 in, 83.86 in)

Z軸移動距離

170 mm
(7 in)

切断速度

12 m/min

レーザー出力

最少: 22,000 W

最大: 30,000 W

繰り返し切断精度

0.02 mm
(0.0008 in)

作動圧力

4,000 bar
(58,015.1 psi)

全長

最少: 2,600 mm
(102 in)

最大: 4,700 mm
(185 in)

全幅

最少: 2,050 mm
(81 in)

最大: 3,500 mm
(138 in)

精度

0.03 %

詳細

概要

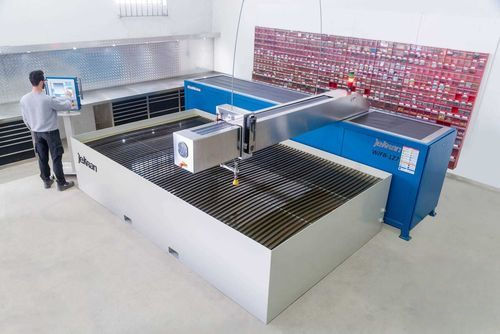

WJFBは、移動式フライブリッジ構造を採用した産業用アブレシブウォータージェット切断機です。ブリッジがX・Y軸を移動し、テーブルはオープンのまま大判材の切断を一貫した精度で実行します。製造現場向けに設計され、金属、石材、ガラス、先進複合材を熱変形なく切断可能です。コンパクト梱包とコンテナ対応の寸法により輸送・現地設置が容易です。

主な特長

大型・形状不定のワークへのアクセスを容易にする移動式フライブリッジ設計。
上方や側面からの荷役が可能なオープンベッドレイアウト。
±0.03 mmの直線精度、±0.02 mmの再現性を実現する高精度リニア駆動。
最大移動速度12 m/minにより大判加工を効率的に処理。
Jekranのダイレクトドライブポンプ（22 kW / 30 kW）に対応、最大約4,000 bar。
金属、石材、ガラス、複合材に対応し、熱影響のない切断が可能。

設計 / 適用例
産業規模の生産やカスタムワークショップ向けに設計：厚板切断、大判板からのネスティング、建築用石材パネル、ガラスや複合材の繊細部品など、熱を加えたくない加工に適しています。

技術仕様

モデル名：WJFB（WaterJet Fly Bridge）。
標準テーブル寸法：44（4ft x 4ft）、85（8ft x 5ft）、125（12ft x 5ft）、127（12ft x 7ft）。
X軸ストローク：1,220 mm / 2,490 mm / 3,658 mm（モデルにより異なる）。
Y軸ストローク：1,220 mm / 1,500 mm / 2,130 mm（モデルにより異なる）。
Z軸ストローク：170 mm（全モデル共通）。
最大移動速度：12 m/min。
直線精度：±0.03 mm。再現性：±0.02 mm。
設置例（ポンプ／ホッパー配置により変動）：2.6 x 2.05 m、3.28 x 2.8 m、4.7 x 3.5 m。

ポンプ仕様

Model 22 Direct Drive — サーボ電動機出力：22 kW（30 HP）；効率 ≥ 90%；出力圧力：約58,000 psi（4,000 bar）；ノズル＆流量：0.011" / 0.82 gpm（0.3 mm / 3.1 lpm）；設置寸法：1,110 x 800 x 1,065 mm。
Model 30 Direct Drive — サーボ電動機出力：30 kW（40 HP）；効率 ≥ 90%；出力圧力：約58,000 psi（4,000 bar）；ノズル＆流量：0.014" / 1.1 gpm（0.35 mm / 4.2 lpm）；設置寸法：1,110 x 800 x 1,065 mm。
