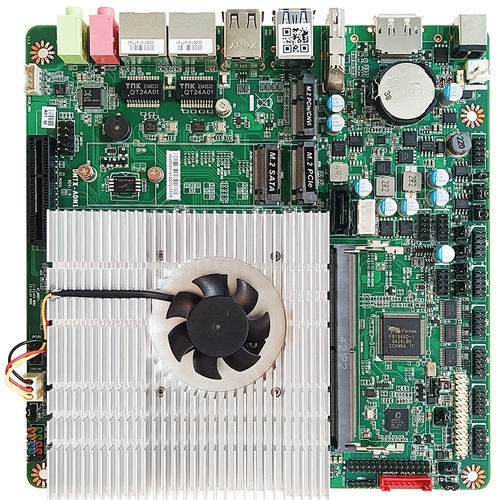

Mini-ITXマザーボード DMTX-ADN1

組み込みIntel® Processor N97Intel®

概要
DMTX-ADN1は、オンボードIntel® Processor N97（Alder Lake‑N）SoCを搭載したMini-ITX工業用マザーボードです。低消費電力のコンパクトな組込み用途向けに設計されており、複数の表示出力と柔軟な拡張性を提供します。DC 12~19V入力に対応し、DDR5 SO-DIMMや各種ストレージおよび接続インターフェースをサポートします。

主な特長

• DDR5 4800MT/s SO-DIMM対応、最大32GB
• 表示出力：DP 1.2、HDMI 2.0、LVDS、eDP（最大3画面対応）
• デュアルギガビットイーサネット（Realtek® RTL8111H）による信頼性の高いネットワーク
• M.2（M-Key/E-Key）、PCIe Gen3、SATA IIIによる柔軟な拡張
• 充実したI/O：USB 3.2 Gen1、USB 2.0、最大6系統の内部USBヘッダー、複数のCOMポート
• オンボードセキュリティ：Intel® PTT（fTPM）およびオプションのTPM 2.0（dTPM）
• 広帯域DC入力（12~19V）および選択可能なAT/ATX電源モード

技術仕様

• MBフォームファクタ：Mini-ITX（170 x 170 mm）
• CPU：オンボード Intel® Processor N97（Alder Lake‑N、TDP 12W）
• チップセット：Intel® SoC
• メモリ：1 x DDR5 4800MT/s SO-DIMM、シングルチャネル、最大32GB
• BIOS：AMI Flash ROM
• Wake on LAN：対応
• ウォッチドッグタイマー：255レベル
• セキュリティ：Intel® PTT（内蔵fTPM）およびTPM 2.0（オプション）
• RTC電池：リチウム電池
• 対応OS：Windows® 11（64bit）、Windows® 10（64bit）、Linux
• 電源仕様：DC-in 12~19V
• 電源オンモード：AT / ATX（デフォルト）
• 電源コネクタ：DCジャックおよび内部2ピンヘッダー
• GPU：Intel® HD Graphics（共有メモリ）
• LVDS：1 x 24-bit デュアルチャネル LVDS（最大1920 x 1200 @60Hz）
• eDP：1 x eDP 1.2（最大1920 x 1080 @60Hz）
• DP：1 x DP 1.2（最大4096 x 2160 @60Hz）
• HDMI：1 x HDMI® 2.0（最大4096 x 2160 @60Hz）
• VGA：1 x VGA（最大2560 x 1600 @60Hz）
• マルチディスプレイ：最大3画面対応
• オーディオコーデック：Realtek ALC897；1 x コンボオーディオジャック（Line-Out / Mic-In）；アンプ：3W
• イーサネット：2 x RJ45（Realtek® RTL8111H GbE）
• USB：2 x USB 2.0；2 x USB 3.2 Gen1；内部ヘッダーで6 x USB 2.0対応
• シリアル（COM）：内部ヘッダーで2 x RS-232/485および4 x RS-232（5/12V TTL対応）
• 内部I/O：8-bit GPIO（5V）；SMBus；1 x 4-pin CPUファンコネクタ（Smart FAN）
• フロントパネル：HDDアクティブLED；電源LED；電源オン/オフ；リセット
• 追加機能：シャーシ侵入検出；AT/ATXモード選択
• ストレージ（SATA）：1 x SATA III（co-lay M-Key 2242 オプション）；1 x SATA電源コネクタ
• 拡張（M.2）：1 x M-Key 2242/2280（PCIe Gen3 x2）；1 x M-Key 2242（SATA III）；1 x E-Key 2230（USB2.0 / PCIe Gen3 x1）CNVi対応
• PCIe：1 x PCIe（Gen3 x4、PCIe x1インターフェース）
• 耐衝撃：15G、11ms
• 振動：1 Grms / 5~500Hz（動作時）
• 動作温度：0°C ~ 60°C（32°F ~ 140°F）
• 保管温度：-20°C ~ 70°C（-4°F ~ 158°F）
• 動作湿度：10 ~ 90% RH、結露しないこと
• 認証：CE / FCC クラスA；LVD
• ESG 宣言：China RoHS；EU RoHS；REACH（オプション）
