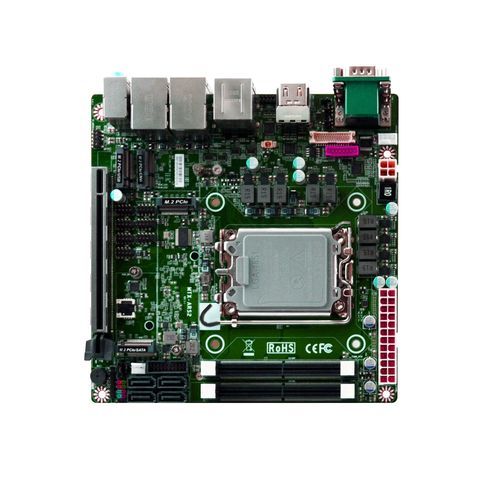

Mini-ITXマザーボード MTX-ARS2-W880

Intel® Core™Intel®DDR5 SDRAM

製品概要

• Intel® Arrow Lake-S 対応 Mini-ITX マザーボード

主な特長

• Intel® LGA1851 ソケットプロセッサ（Arrow Lake-S）と Intel® W880 チップセットに対応
• 高性能メモリ：2 x DDR5 CSO-DIMM、最大128GB、ECC対応
• デュアルイーサネット：2 x 2.5GbE
• 4画面対応：2 x HDMI®、1 x DisplayPort、1 x LVDS/eDP
• 豊富なストレージ＆拡張：4 x SATA III、複数の M.2 スロット（M-Key、E-Key、B-Key）、1 x PCIe Gen5 x16
• 充実の I/O：8 x USB 3.2 Gen2、4 x USB 2.0、RS232/422/485 系ポート
• ATX 電源対応
• セキュリティ：オンボード TPM 2.0（モデルによりオプション）

仕様
システム
MB FORM FACTOR: Mini-ITX
CPU: Intel® LGA1851 Core™ Ultra Socket Processor (Arrow Lake-S, TDP 65W)
CHIPSET: Intel® W880
メモリ: 2 x DDR5 6400MT/s CSO-DIMM、デュアルチャネル、最大128GB、ECC対応
BIOS: AMI 256Mb Flash ROM
WAKE ON LAN: Yes
WATCHDOG TIMER: 255 レベル
セキュリティ: TPM2.0（オプション）
寸法（W x D）: 170.0 x 170.0 mm (6.7" x 6.7")
OS 対応: Windows® 11 (64-bit)、Linux

電源
電源要件: ATX Power Supply
電源オンモード: AT / ATX
コネクタ: 24+4-pin ATX PWR

ディスプレイ
GPU: Intel® Graphics
LVDS: 1 x 24-bit Dual Channel LVDS (Max. 1920 x 1200 @60Hz, co-layout eDP)
DP: 1 x DP1.4a (Max. 4096 x 2160 @60Hz)
HDMI®: 2 x HDMI® 2.1 (Max. 4096 x 2160 @60Hz)
マルチディスプレイ: 最大4画面対応

オーディオ
CODEC: Realtek Audio Codec
Line-in: 1 x オーディオジャック
Line-out: 1 x オーディオジャック
MIC-in: 1 x オーディオジャック

LAN
ETHERNET: 1 x RJ45 for Intel® I226-V 2.5GbE; 1 x RJ45 for Intel® I226-LM 2.5GbE

USB ポート
USB: 6 x USB 3.2 Gen2 外部; 内部ヘッダ：2 x USB 3.2 Gen1; 内部ヘッダ：4 x USB 2.0

シリアルポート
COM: 1 x DB-9 for RS-232/422/485; 1 x DB-9 for RS-232; 内部ヘッダ：4 x RS-232

内部 I/O
GPIO: 8-bit
SMBUS: Yes
追加: 1 x Chassis Intrusion; 1 x PS/2; 1 x Audio Header

ストレージ
SATA: 4 x SATA III
RAID: RAID 0, 1, 5, 10

拡張
PCIe: 1 x PCIe Gen5 x16
M.2: 1 x M-Key 2280 (PCIe Gen4 x4) NVMe 対応; 1 x M-Key 2242 (PCIe Gen4 x4 / SATA) NVMe 対応; 1 x E-Key 2230 (USB2.0 / PCIe Gen4 x1) CNVio 対応; 1 x B-Key 3042 (PCIe Gen4 x1 / USB3.2 Gen1 / USB2.0) 4G/5G モジュール対応
SIM: 1 x SIM カードスロット

環境 & 認証
耐衝撃: 15G, 11ms
振動: 1 Grms / 5~500Hz（動作）
動作温度: -20°C ~ 60°C
保管温度: -20°C ~ 85°C
動作湿度: 10 ~ 90% RH（非結露）
認証: CE / FCC Class A; LVD
ESG 表明: EU RoHS, China RoHS, REACH, WEEE, Minerals Conflict-Free, PRO65 Declaration, CMRT Report

付属品

• MTX-ARS2-W880 MB x1
• COM ケーブル 22cm x1
• SATA ケーブル 50cm x1
• SATA 電源 Y ケーブル x1
• I/O シールド x1
• ジャンパー x2

発注情報
PART NUMBER: MTX-ARS2-W8800010 - CPU: Intel® Socket LGA1851 CPU - SECURITY: Intel® PTT (fTPM)
PART NUMBER: MTX-ARS2-W8800210 - CPU: Intel® Socket LGA1851 CPU - SECURITY: Intel® PTT (fTPM) & TPM (dTPM) デフォルト

BIOS / ドライバ / マニュアル / OS サポート

• BIOS: MTX-ARS2-W8800010 A01 Release BIOS for Production (PTT) 2026-05-25 リリース; モデル/バージョンごとにリカバリ BIOS エントリあり
• ドライバパッケージ（例、Windows 10/11 x64 および Linux）: WDT_GPIO SDK、Chipset、Graphics、Audio、Intel LAN、ME、RST、SIO、NPU、PMT、GNA など（製品ページにバージョン情報掲載）
• マニュアル: 製品マニュアルあり（Version 3.0、更新日 2026-08-13）
• OS サポート例: UEFI Windows 10 IoT Enterprise LTSC 2021 x64、UEFI Windows 11 IoT Enterprise LTSC 2024 x64、Ubuntu LTS、Fedora Workstation

注意

• オンボード TPM 2.0 はモデル/構成によりオプション
• PCIe Gen5 x16 スロットは高性能拡張向け; 複数の M.2 スロットは NVMe やセルラー モジュールをサポート

特性 / 技術仕様

• フォームファクタ: Mini-ITX (170 x 170 mm)
• CPU ソケット: Intel® LGA1851 (Arrow Lake-S / Core™ Ultra 対応)
• チップセット: Intel® W880
• メモリ: 2 x DDR5 CSO-DIMM、最大128GB、ECC 対応、DDR5-6400 対応
• ストレージ: 4 x SATA III; M.2: M-Key 2280, M-Key 2242, E-Key 2230, B-Key 3042
• 拡張: 1 x PCIe Gen5 x16
• LAN: デュアル Intel 2.5GbE (I226-V & I226-LM)
• USB: 6 x USB3.2 Gen2 外部; 内部ヘッダで追加の USB3.2 Gen1 と USB2.0 をサポート
• シリアル: RS-232/422/485 対応の複数 COM ポート
• オーディオ: Realtek コーデック（Line-in/Line-out/MIC-in）
• 電源: ATX 電源対応 (24+4-pin)
• 動作範囲: -20°C 〜 60°C; 耐衝撃 15G; 振動 1 Grms
• 認証・準拠: CE / FCC Class A, LVD, RoHS/REACH/WEEE
