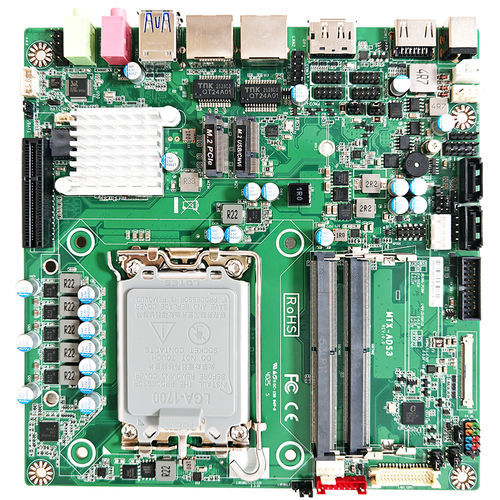

Mini-ITXシングルボードコンピュータ MTX-ADS3 series

Intel® Celeron®Intel® Core i3Intel® Core i5

製品概要
170 x 170 mm の Mini-ITX シングルボードコンピュータ。Intel® LGA1700 対応（12/13/14 世代の Core™、Celeron、Pentium）、DDR5 最大96GB、最大3画面同時表示に対応します。

特長

• Intel® LGA1700 ソケットプロセッサ（最大65W TDP）
• Intel® H610 チップセット
• 2 x DDR5 SO-DIMM（4800/5600 MT/s）、デュアルチャネル、最大96GB
• ディスプレイ出力：HDMI® 2.0、DP1.4、LVDS/eDP、eDP
• 2 x GbE LAN（Realtek® RTL8111H）
• USB：2 x USB 3.2 Gen2、2 x USB 3.2 Gen1、5 x USB 2.0（内部ヘッダおよび背面）
• ストレージ：M.2 M-key（2242/2280 PCIe x4）、M.2 E-key（2230）、2 x SATA III
• 4 x COM ポート（内部ヘッダ）
• 1 x PCIe Gen4 x4 拡張スロット

詳細仕様
システム
MB フォームファクタ：Mini-ITX（170 x 170 mm）
CPU：Intel® LGA1700 12/13/14 世代ソケットプロセッサ（最大65W TDP）
チップセット：Intel® H610
メモリ：2 x DDR5 SO-DIMM（4800/5600 MT/s）、デュアルチャネル、最大96GB
BIOS：AMI Flash ROM
WAKE ON LAN：対応
WATCHDOG TIMER：255 レベル
セキュリティ：Intel® PTT（統合 fTPM）および TPM 2.0（dTPM）
RTC バッテリ：リチウム電池
寸法（W x D）：170.0 x 170.0 mm
対応 OS：Windows® 11（64bit）、Windows® 10（64bit）、Linux

電源
電源要件：DC-in 12–19 V
電源モード：AT / ATX
コネクタ：DC ジャック

表示
GPU：Intel® UHD Graphics
LVDS：1 x LVDS/eDP（LVDS 最大 2560 x 1600@60Hz；eDP 最大 1920 x 1080@60Hz）
eDP：1 x eDP 1.4（最大 5120 x 3200@120Hz）
DP：1 x DP1.4（最大 7680 x 4320@60Hz）
HDMI®：1 x HDMI® 2.0（最大 4096 x 2160@60Hz）
マルチディスプレイ：最大3画面対応

オーディオ
CODEC：Realtek ALC897
ラインアウト：1 x オーディオジャック
マイク入力：1 x オーディオジャック
アンプ：3W

LAN
イーサネット：2 x RJ45（Realtek® RTL8111H GbE）

USB ポート
2 x USB 3.2 Gen2（背面）、2 x USB 3.2 Gen1、内部ヘッダで 2 x USB 3.2 と 5 x USB 2.0 に対応

シリアルポート
COM：内部ヘッダで 2 x RS-232 および 2 x RS-232/422/485 に対応

内部 I/O
GPIO：8 ビット
SMBUS：対応
ファン：1 x CPU ファンヘッダ；1 x システムファンヘッダ
フロントパネル：HDD LED、電源 LED、電源 ON/OFF、リセット
追加：シャーシ侵入検知、FP_Audio、インバータ、AT モード選択、4 ピンスピーカーヘッダ（3W アンプ用、PH2.0）

ストレージ
SATA：2 x SATA III；1 x SATA 電源コネクタ

拡張
PCIe：1 x PCIe Gen4 x4
M.2：1 x M-key 2242/2280（PCIe 3.0 x4）；1 x E-key 2230（CNVio/PCIe x1/USB2.0）（Wi‑Fi/BT モジュール対応）

環境 & 認証
耐衝撃：15G、11 ms 期間
振動：1 Grms、5–500 Hz（動作時）
動作温度：0°C ～ 60°C
保管温度：-20°C ～ 70°C
動作湿度：10–90% @ 40°C、非結露
認証：CE / FCC クラス A；LVD
ESG 表明：EU RoHS、China RoHS、REACH（オプション）

技術仕様

• Model: MTX-ADS3
• フォームファクタ：Mini-ITX（170 x 170 mm）
• CPU ソケット：LGA1700（12/13/14 世代、最大65W）
• チップセット：Intel® H610
• メモリ：2 x DDR5 SO-DIMM、最大96GB（4800/5600 MT/s）
• グラフィック/表示：HDMI2.0、DP1.4、eDP、LVDS；最大3画面
• LAN：2 x GbE（Realtek® RTL8111H）
• ストレージ：2 x SATA III；1 x M.2 M-key（2242/2280 PCIe3.0 x4）；1 x M.2 E-key（2230）
• 拡張：1 x PCIe Gen4 x4
• オーディオ：Realtek ALC897、3W アンプ
• 電源：DC-in 12–19 V、DC ジャック、AT/ATX
• 動作環境：0°C ～ 60°C；耐衝撃 15G；振動 1 Grms
