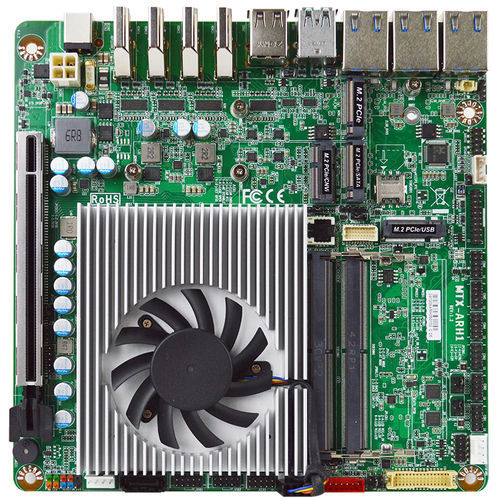

Mini-ITXマザーボード MTX-ARH1 series

インテル® Core™ UltraIntel®DDR5 SDRAM

概要

MTX-ARH1はJetway製の産業用Thin Mini-ITXマザーボードで、組込み・産業用途向けに設計されています。Intel® Core™ UltraモバイルSoCをオンボード搭載し、豊富なI/O、表示、拡張オプションを備え、制御機器、HMI、エッジコンピューティングに適しています。

主な特徴

• Thin Mini-ITXフォームファクタ、オンボードIntel® Core™ Ultra 5 / Core™ Ultra 7（225H / 255H、TDP 28W）。
• メモリ：2 × DDR5 6400MT/s SO-DIMM、デュアルチャネル、最大96GB。
• マルチディスプレイ：1 × LVDS/eDPおよび4 × HDMI® 2.1（最大4画面、条件付きで8K対応）。
• ネットワーク：3 × 2.5GbE RJ45ポート。
• ストレージ＆拡張：M.2スロット（M-Key 2242、M-Key 2242/2280）、1 × SATAIII、PCIe x8（Gen5）。
• 産業用電源：広範囲DC入力12–36V、AT/ATX切替可能。

技術仕様

• フォームファクタ：Thin Mini-ITX（170 × 170 mm）。
• CPU：オンボードIntel® Core™ Ultra 7 255H、Intel® Core™ Ultra 5 225H（Arrow Lake-H、TDP 28Wオプション）。
• チップセット：Intel® SoC。BIOS：UEFI。
• メモリ：2 × DDR5 6400MT/s SO-DIMM、最大96GB。
• セキュリティ：TPM 2.0（dTPMオプション）/ Intel® PTT（fTPM）オプション。
• 電源：DC-in 12–36V、DCジャックおよび内部SATA電源コネクタ；Power On Mode：AT/ATX（デフォルト）。
• 環境：動作温度 -20°C～60°C、保存温度 -20°C～85°C、ショック 15G、振動 1 Grms；CE / FCC Class A；RoHS適合宣言。

インターフェース & 拡張

• ディスプレイ：1 × 24-bit デュアルチャネル LVDS（最大1920×1200@60Hz）、eDP共配置、4 × HDMI® 2.1（最大3840×2160@60Hz、条件付きで8K対応）。
• GPU：統合Intel® Arc™ Graphics。
• LAN：1 × Intel® I226-LM 2.5GbE、2 × Intel® I226-V 2.5GbE（合計3 × 2.5GbE）。
• USB：2 × USB 3.2 Gen2（10Gbps）、2 × USB 2.0；追加用内部ヘッダーあり。
• シリアル：4 × RS-232および2 × RS-232/422/485用内部ヘッダー。
• M.2 & 拡張：M-Key 2242（PCIe 4.0 x4 NVMe）、M-Key 2242/2280（PCIe 4.0 x4 / SATAIII）、B-Key 3042/3052（4G/5G）、E-Key 2230（CNVi）、1 × PCIe x8（Gen5）。
• ストレージ：1 × SATAIII、RAID 0/1対応、Nano SIMスロット。
• オーディオ & I/O：Realtekコーデック、内部Line-Out/MIC-Inヘッダー、3Wアンプ；内部8-bit GPIO、SMBus、I2C、ファンヘッダー、シャーシイントルージョン。

梱包 & 注文情報

• 付属品：I/Oシールド、ジャンパー、2 × COMケーブル、Y電源ケーブル、SATAケーブル、CPUクーラー（詳細梱包リスト参照）。
• 注文例：MTX-ARH1-225H0020、MTX-ARH1-225H0220、MTX-ARH1-255H0020、MTX-ARH1-255H0220（CPUおよびセキュリティオプション）。
