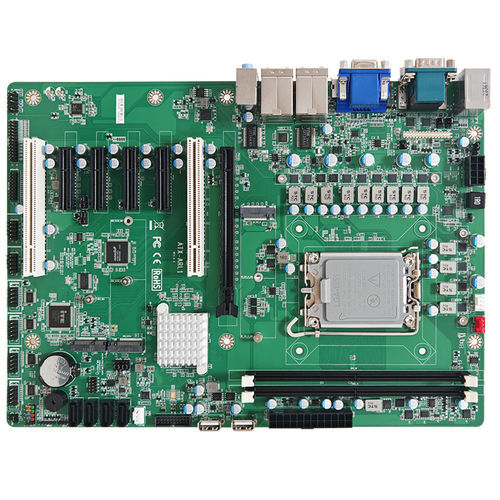

ATXマザーボード ATX-ARL1-B860 seriesインテル® Core™ Ultra第12世代Intel® Core™Intel®
お気に入りに追加する
商品比較に追加する
特徴
- サイズ
- ATX
- プロセッサー
- インテル® Core™ Ultra
- メモリ
- DDR5 UDIMM, DDR5 SDRAM
- エクステンションスロット
- M.2, M.2 Key M, M.2 Key E, SATA3, PCI Express, 16 x PCI Express
- 応用
- 産業用
- 探索システム
- Linux, Windows 10, Windows 11
- コネクティビティー
- 2.5 GbE, ギガビットイーサネット, USB 2.0, USB 3.0, イーサネット, ディスプレイ ポート, PS2, USB3.2, HDMI（高精細度マルチメディアインターフェース）, VGA, RS-485, RS-232, RJ45, RS-422
詳細
概要
主な特長
技術仕様
- Intel® Core™ Ultra（Arrow Lake-S）プロセッサー向けB860チップセット搭載の産業用ATXマザーボード。高速DDR5メモリ、複数ディスプレイ出力、および産業向けの豊富なI/Oと拡張性を備えています。
主な特長
- Intel® Core™ Ultra（Arrow Lake-S）プロセッサーをB860チップセットでサポート
- 2 x DDR5 UDIMM 6400MT/s、デュアルチャネル、最大96GB
- ディスプレイ出力：1 x VGA、1 x HDMI® 2.0、1 x DP 2.1（最大 7680x4320@60Hz）
- ネットワーク：1 x 2.5GbE（Intel® I226-V）、1 x GbE（Intel® I219-V）
- I/O：6 x COM、6 x USB3.2 Gen1、6 x USB2.0、2 x USB2.0 Type-A（垂直）
- ストレージ/拡張：M.2 M-key（2242/2280、SATA）、M.2 M-key（2242/2280、NVMe PCIe x4）、M.2 E-key（2230、CNVi/PCIe x1+USB2.0）
- PCIスロット：1 x PCIe x16（Gen4）、2 x PCIe x4（Gen3）、2 x PCIe x1（Gen3）、2 x PCI
技術仕様
- SYSTEM — MB フォームファクタ: ATX
- SYSTEM — CPU: Intel® LGA1851 Socket Ultra 9/7/5th Gen Processor（最大TDP 125W）
- SYSTEM — CHIPSET: Intel® Arrow Lake-S B860
- SYSTEM — メモリ: 2 x DDR5 6400MT/s、デュアルチャネル U-DIMM、最大96GB
- SYSTEM — BIOS: UEFI
- SYSTEM — WAKE ON LAN: Yes
- SYSTEM — WATCHDOG TIMER: 255 Levels
- SYSTEM — SECURITY: Intel® PTT（統合fTPM） & TPM 2.0（dTPM）
- SYSTEM — RTC BATTERY: リチウム電池
- SYSTEM — 寸法（W x D）: 305.0 (W) x 220.0 (D) mm（12" x 8.7"）
- SYSTEM — OS サポート: Windows® 11（64bit）、Windows® 10（64bit）、Linux
- POWER — 電源要件: ATX電源
- POWER — 電源モード: AT / ATX（デフォルト）モード
- POWER — コネクタ: 24+8-pin ATX PWR
- DISPLAY — GPU: Intel® HD Graphics
- DISPLAY — DP: 1 x DP2.1（最大解像度: 7680x4320@60Hz）
- DISPLAY — HDMI®: 1 x HDMI® 2.0（最大解像度: 4096 x 2304@60Hz）
- DISPLAY — VGA: 1 x VGA（最大解像度: 1920 x 1080@60Hz）
- DISPLAY — マルチディスプレイ: 4ディスプレイをサポート
- AUDIO — CODEC: Realtek ALC897
- AUDIO — Line-in: 1 x ライン入力用オーディオジャック
- AUDIO — Line-out: 1 x ライン出力用オーディオジャック
- AUDIO — MIC-in: 1 x マイク入力用オーディオジャック
- LAN — ETHERNET: 1 x RJ45 for Intel® I226-V 2.5GbE、1 x RJ45 for Intel® I219-V GbE
- USB PORT: 4 x USB 3.2 Gen 1（リア）、2 x USB 2.0（リア）、内部ヘッダ for 2 x USB 3.2 Gen 1、内部ヘッダ for 4 x USB 2.0、内部USB Type A（垂直） for 2 x USB 2.0
- SERIAL PORT — COM: 2 x DB-9 for RS-232/422/485、内部ヘッダ for 4 x RS-232
- INTERNAL I/O — GPIO: 16 bit GPIO（5V）Co-lay LPT
- INTERNAL I/O — SMBUS: Yes
- INTERNAL I/O — FAN: 1 x CPU Fan Header、2 x System Fan Header
- FRONT PANEL: HDD Active LED、Power LED、Power On/Off、Reset
- ADDITIONAL: 1 x Chassis intrusion、1 x AT/ATX Mode Selection
- STORAGE — SATA: 4 x SATA III
- EXPANSION — M.2: 1 x M-key 2242/2280（SATAインターフェース、Co-lay SATA4）、1 x M-key 2242/2280（PCIe Gen5 x4）NVMe対応、1 x E-Key 2230（USB 2.0/PCIe x1）CNVio対応（Wi‑Fi）
- EXPANSION — PCIe: 1 x PCI-Ex16（Gen.4）スロット、4 x PCI-Ex4（Gen.4、PCIE2/PCIE3インターフェース: PCI-Ex1）スロット、2 x PCI
- OTHERs — その他: 1 x PS/2
- ENVIRONMENT & CERTIFICATION — 動作温度: 0°C ~ 60°C（32°F ~ 140°F）
- ENVIRONMENT & CERTIFICATION — 保存温度: -20°C ~ 70°C（-4°F ~ 158°F）
- ENVIRONMENT & CERTIFICATION — 動作湿度: 10 ~ 90% 相対湿度、結露なきこと
- ENVIRONMENT & CERTIFICATION — 認証: CE/FCC Class A、LVD
- ENVIRONMENT & CERTIFICATION — ESG 宣言: EU RoHS、REACH
