レーザー切断機 SF1500CH

スチール用形材CNC

概要

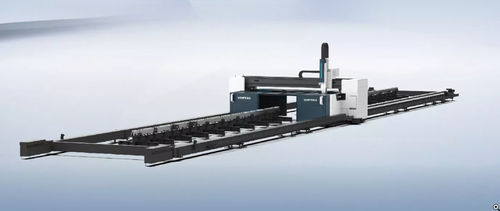

H形鋼レーザー切断機 SF1500CH は、H形鋼の直切断および面取り加工向けに設計されたオープンタイプの門型システムです。門型の二重駆動構造により梁への力を均等化し、変形を抑えて長尺材の安定した加工を実現します。

主要特長

• 二重駆動の門型で梁力を均等化し変形を低減
• H形鋼の直切断とフランジ（flange slab）の面取りに対応
• オープンゲート設計と二重作業ステーションで積卸しを容易化
• A軸・B軸 ±180°回転、衝突保護と高速応答
• 作業者通路／プラットフォームにより安全に取り扱い可能
• IP65保護等級のオートフォーカスレーザーヘッドと一体型冷却で連続安定切断
• H形鋼向けに設定されたCNCシステム：自動ネスティング、作業報告書の出力、変形補償

技術仕様
型式：SF1500CH
レーザーパワー（kW）：12–30
作業領域（L×W, mm）：28000×3000
最大ウェブ幅（mm）：1200
最大フランジ高さ（mm）：500
最大無負荷速度（m/min）：50
最大切断厚さ：≤50 mm（直切断）、≤35 mm（フランジ面取り）
外形寸法（L×W×H, mm）：35670×5900×3030
X/Y軸位置決め精度（mm）：±0.1
X/Y軸再現位置精度（mm）：±0.05

用途

• 道路・橋梁用鋼部材
• 鋼構造物の製作および倉庫保管
• 建設機械・土木機械部品
• 電力産業の構造部品
• 造船用構造部材

仕様

• 型式：SF1500CH
• レーザーパワー範囲：12–30 kW（重断面向けに20–30 kWが典型）
• 作業領域：28000 × 3000 mm
• 最大ウェブ幅：1200 mm
• 最大フランジ高さ：500 mm
• 最大切断厚さ：直切断で最大50 mm、面取りで最大35 mm
• 最大無負荷速度：50 m/min
• 外形寸法：35670 × 5900 × 3030 mm
• 位置決め精度（X/Y）：±0.1 mm
• 再現位置精度（X/Y）：±0.05 mm
• IP65保護のオートフォーカスヘッドと一体型冷却
• 自動ネスティング、作業報告の出力、変形品のマッチング機能を備えたCNC
