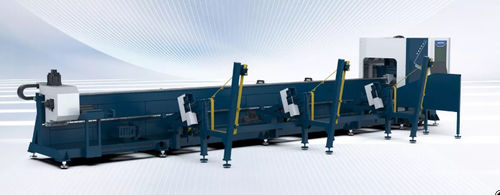

レーザー切断機 SFPLUS series

アルミニウム用ステンレススチール用金属用

概要
PLUS Series は、丸管・角管・長方形管の産業生産向けに設計されたチューブレーザ切断システムです。切断と搬送を同時に行える二重空気チャック、サーボ駆動軸および高精度ガイドを備え、幅広い材料と径の管に対して安定した動作と高精度な位置決めを実現します。

特長

• 二重空気チャックにより切断と積載を同時に行い、待機時間を最小化して連続稼働をサポートします。
• サーボモーターと精密リニアガイドにより、繰り返し精度±0.03 mm、位置決め精度±0.05 mm（機種依存）を達成します。
• 動的性能が高く、同等機に比べ設計上約50%の速度向上を目標としています。
• 後部チャックのブロー機能が切粉を除去し、詰まりや故障のリスクを低減します。
• ステンレス、アルミ合金、高反射材などに対応し、丸管・角管・長方形管の加工が可能です。

小径管向け
レーザーのエネルギー制御とビーム管理により、小径管加工時の焼け、バリ、熱変形を抑制します。対応最小径：15 mm（機種依存）。

面取り切断（±45°）
オートフォーカス切断ヘッドと専用の空気チャックにより、丸管・角管・長方形管およびアングル・チャンネル材に対して±45°の面取り切断が可能です。±45°は機種により標準またはオプションです。

搬送（ローディング＆アンローディング）
複数本を同時に扱える半自動・全自動のインテリジェント搬送装置に対応します。切断後の製品は自動排出され、サイクル時間を短縮します。サーボ制御のハンドリングにより安定した材料供給と再現性のある位置決めを実現します。

オプション / 高度機能

• ゼロテール切断：チャック上切断により超短またはゼロのテール長が可能。
• BCW プロファイルスキャナ：実管のプロファイルと図面のずれをリアルタイムで測定・補正。
• 自動スラグクリーナー：切断中に管内部のスラグを除去し、内部品質を保持。

技術仕様
Model | Laser Power (kW) | Max Length of Tube (mm) | Scope of Tube Size (mm) | Max Weight of Tube (kg) | X/Y-axis Positioning Accuracy (mm) | X/Y-axis Repositioning Accuracy (mm) | ±45° Bevel Cutting | Max No-load Speed (m/min) | Max Rotating Speed of Chucks (r/min) | Max Acceleration (G) | Overall Dimensions (L*W*H, mm) | Power Supply
SF3008PLUS | 1.5-3 | 3000 | Φ16-80 ; □16*16-80*80 | 60 | ±0.05 | ±0.03 | No | 100 | 240 | 1.5 | 3700*1780*2410 | Three-phase 380V, 50Hz/60Hz (custom-made)
SF6012PLUS | 1.5-3 | 6500 | Φ15-120 ; □15*15-120*120 | 120 | ±0.05 | ±0.02 | No | 150 | 240 | 1.5 | 9100*2230*2300 | Three-phase 380V, 50Hz/60Hz (custom-made)
SF6012PLUS (variant) | 1.5-3 | 6500 | Φ15-120 ; □15*15-120*120 | 120 | ±0.05 | ±0.02 | Yes | 150 | 240 | 1.5 | 9100*2230*2300 | Three-phase 380V, 50Hz/60Hz (custom-made)
SF6016PLUS | 1.5-3 | 6500 | Φ15-170 ; □15*15-170*170 | 160 | ±0.05 | ±0.02 | No | 150 | 200 | 1.5 | 9100*2230*2300 | Three-phase 380V, 50Hz/60Hz (custom-made)
SF6024PLUS | 3-6 | 6500 | Φ20-230 ; □20*20-230*230 | 260 | ±0.05 | ±0.02 | No | 100 | 100 | 1.0 | 9320*3100*2500 | Three-phase 380V, 50Hz/60Hz (custom-made)

仕様

• シリーズ名：PLUS Series
• 繰り返し精度：±0.03 mm
• 位置決め精度（X/Y）：±0.05 mm
• 最大無負荷速度：最大150 m/min（機種依存）
• チャック最大回転速度：最大240 r/min（機種依存）
• 最大加速度：最大1.5 G（機種依存）
• 対応材料：ステンレス、アルミ合金、高反射材など
• 最小対応管径：15 mm（小径管仕様）
• 面取り切断：±45°対応（機種依存／オプションあり）
• 自動/半自動の搬送：サーボ制御および精密モータ駆動
