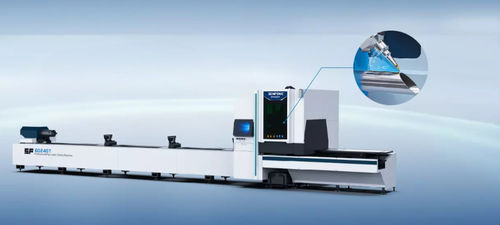

レーザー切断機 GT series

スチール用形材管

製品概要
SENFENGの面取り対応パイプ用レーザー切断機。丸管・角管・楕円・不規則断面の高精度面取り切断に対応するレーザーシステムです。±45°までの自動面取り、安定した供給および高速加工により、後処理工程を削減します。

主な特徴

• 0°〜±45°の調整可能な面取り切断で各種溶接準備に対応。
• ±45°の高精度な面取りにより、別工程での面取りを最小化。
• 空圧チャックによる自動クランプで、形状に応じた安定した回転と精密な位置決めを実現。
• 自動センタリング機能付きの浮動支持ローラーで、径の異なるパイプに適応し軸方向の安定した動きを確保。
• 高速切断と自動化により生産性を向上。
• パイプの動きに追従する支持ブラケットとヘッド回避機能で材料ロスを低減。
• 丸管、角管、楕円管、不規則形状の鋼管に対応。

技術仕様

• シリーズ：GT Series
• モデル：SF6024GT、SF6035GT
• レーザー出力：3 kW～6 kW
• 丸管加工範囲：SF6024GT φ50～φ230 mm；SF6035GT φ50～φ360 mm
• 角管加工範囲：SF6024GT 50×50～230×230 mm；SF6035GT 50×50～360×360 mm
• 位置決め精度：±0.05 mm
• 繰り返し位置決め精度：±0.03 mm
• 最大軸速度：最大75 m/min（モデルにより異なる）
• 最大切断速度：最大75 m/min（モデルにより異なる）
• チャック回転速度：最大100 r/min（モデルにより異なる）
• テーブル最大荷重：260 KG（SF6024GT）、700 KG（SF6035GT）
• 最大加工長さ：最大6 m
• 最大外径対応：最大φ360 mm（モデルにより異なる）

用途
石油・ガス、化学、造船、建設などの業界での面取り加工に適しています。溶接準備のための正確な面取り形状を提供し、接合部の気密性向上や構造強度の確保に寄与します。

技術的仕様詳細

• シリーズ：GT Series
• 利用可能モデル：SF6024GT、SF6035GT
• レーザー出力範囲：3 kW～6 kW
• 丸管範囲：φ50～φ230 mm（SF6024GT）；φ50～φ360 mm（SF6035GT）
• 角管範囲：50×50～230×230 mm（SF6024GT）；50×50～360×360 mm（SF6035GT）
• 位置決め精度：±0.05 mm；繰り返し：±0.03 mm
• 最大軸速度：最大75 m/min
• チャック回転：最大100 r/min
• テーブル許容荷重：260 KG / 700 KG（モデルにより異なる）
• 最大加工長さ：最大6 m
• 最大外径能力：最大360 mm
