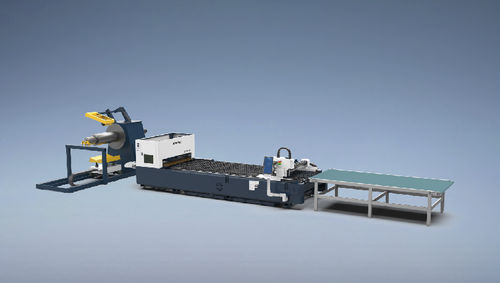

レーザー切断機 SF15015C

アルミニウム用チタン用ステンレススチール用

概要

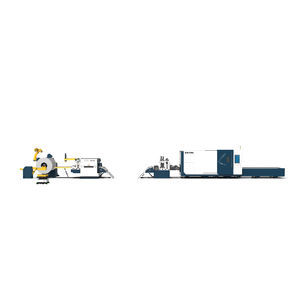

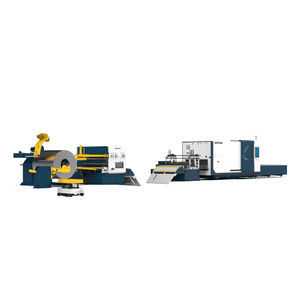

このオープン式コイル給材薄板レーザー切断機（コイル供給ブランキングライン）は、薄板コイルの連続加工向けに設計されています。アンコイラー（巻出し）、レベリング、レーザー切断を統合し、高効率、低廃材、コンパクトな設置面積を実現します。超薄板コイルの精密切断に適合し、荷役、巻出し、レベリング、送り、切断、排出までのフルプロセス自動化に対応します。

全自動化

• 積込みから排出までの完全自動ライン（手動介入不要）
• 自動供給台車
• 自動アンコイラー
• 自動レベラー & カッター

主な特長

• 超高精度位置補正技術とガイドローラーによりシートを自動で整列させ、キズを防ぎ切断精度を向上させる精密切断。
• 特許取得のレーザーレベリング／応力速放技術：巻出し後にシートコイルを同時にレベリングし内部応力を除去して平坦性と切断品質を確保します。
• コンパクト設計・省スペース：レベラーとレーザーカッターを一体化することで設置面積を削減し、輸送・据付を簡素化します。
• コスト効率：長さ切断済み板材の代わりにコイルを直接購入できるため（低コスト）、材料調達費を削減できます。

用途
本機は炭素鋼、ステンレス鋼、アルミ合金、黄銅、銅、亜鉛めっき板、シリコン鋼板、電解板、チタン合金、マンガン合金の切断に対応します。典型的な業種は航空宇宙、自動車部品、シャーシ・筐体、新エネルギー、建設機械、オフィス家具、医療機器などの金属加工分野です。

仕様 / 技術仕様

• 型式: SF15015C
• コイル寸法（L*W, mm）: 3000*1500
• コイル厚さ（mm）: 0.6-1.2（表値）
• 別箇所で記載の最大厚さ（代替）: 最大 1.5 mm
• コイル内外径 最大 (mm): Φ508 / Φ1400
• コイル重量: 10 T
• 最大送り速度: 10 m/min
• レベリング精度: ±0.05?（原文の±2.5 mm/m²に相当）
• レーザー出力: 1.5 kW
• X/Y軸位置決め精度: ±0.05 mm
• X/Y軸再配置精度: ±0.02 mm
