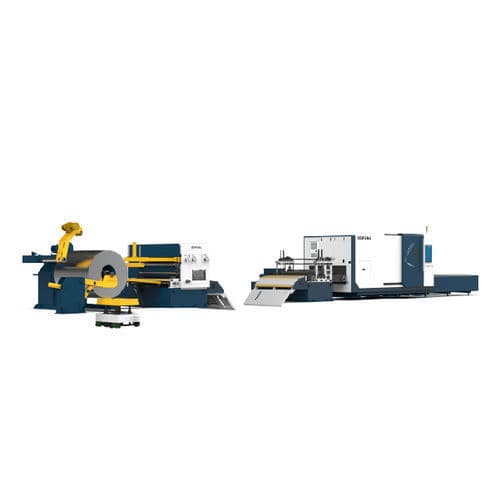

ファイバーレーザー切断機 SF1503CHアルミニウム用薄金属板用コイル
お気に入りに追加する
商品比較に追加する
特徴
- 切断方法
- ファイバーレーザー
- 切断材料
- アルミニウム用
- 切断製品
- 薄金属板用, コイル
- 材料の搬入
- 自動荷積み式
- 相
- 三相
- 構成
- 大型
- その他の特徴
- 自動, 高精度, 自動供給機能付, コイルによる供給
- X軸移動距離
3,000 mm
(118.11 in)- Y軸移動距離
1,500 mm
(59.06 in)- 最大切断高さ
3 mm
(0.1 in)- レーザー出力
最大: 6,000 W
最少: 1,500 W
- 繰り返し切断精度
0.02 mm
(0.0008 in)- 全長
3,000 mm
(118 in)- 全幅
1,500 mm
(59 in)- 電源
380 V
- 積載量
10 t
(11 us ton)
詳細
概要

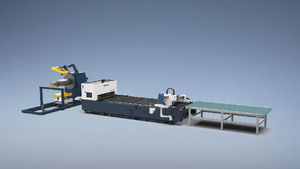

SENFENGのファイバーレーザーブランキングシステムは、ファイバーレーザー切断機と自動金属コイル給送（巻戻し・矯正）ラインを統合し、効率的なコイル給送式レーザー切断ソリューションを提供します。プレスラインと比べてレーザーブランキングは消費電力を低減し、工程の柔軟性を高めます。積み込み、巻戻し、矯正から切断までの自動化により、作業工数を削減し、コイル材からのダイレクトカットを可能にし、材料利用率を向上させます。
適用業界
主要プロセス / コンポーネント
技術仕様
SENFENGのファイバーレーザーブランキングシステムは、ファイバーレーザー切断機と自動金属コイル給送（巻戻し・矯正）ラインを統合し、効率的なコイル給送式レーザー切断ソリューションを提供します。プレスラインと比べてレーザーブランキングは消費電力を低減し、工程の柔軟性を高めます。積み込み、巻戻し、矯正から切断までの自動化により、作業工数を削減し、コイル材からのダイレクトカットを可能にし、材料利用率を向上させます。
適用業界
- アルミニウムパネル製造
- キッチン用品製造
- ドア製造業
- 家電・キャビネット産業
- 自動車部品製造
- 建設機械産業
主要プロセス / コンポーネント
- 連続給送のための巻戻し・矯正統合ユニット
- ファイバーレーザー切断ユニット（1.5–6 kWの選択肢）
- 連続ブランキング用の自動給送・位置決めシステム
- 高精度X/Y駆動システムによる正確な位置決めと切断
技術仕様
- 型式: SF1503CH
- 対応コイル/板サイズ（L×W×T）: 最大3000 × 1500 × 3 mm
- 標準コイル内径: Φ508 mm
- 最大コイル外径: Φ1400 mm
- 最大コイル重量: 10 t
- 最大給送速度: 10 m/min
- 矯正精度: ±2 mm/m²
- レーザ出力範囲: 1.5–6 kW
- 作業領域: 3000 × 1500 mm
- X/Y位置決め精度: ±0.05 mm
- X/Y再配置精度: ±0.02 mm
- 電源: 三相 380V、50Hz/60Hz（カスタム対応）
