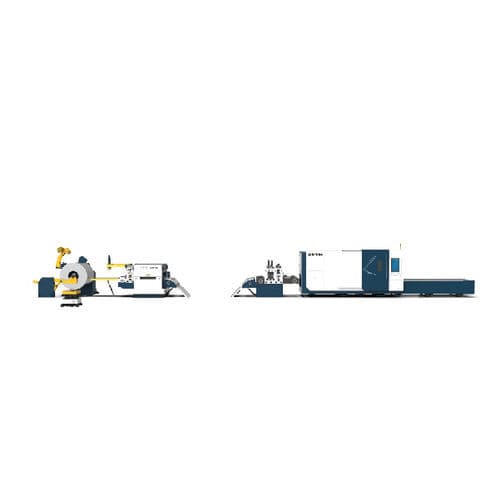

レーザー切断機 SF1503CLH

アルミニウム用コイルシ－ト

概要
SF1503CLHは、アルミニウムのコイルからシートへ連続加工するために設計されており、デコイラー、アルミ専用のストレートナー、レーザー切断ヘッド、統合給紙システムを組み合わせています。コイルを平坦化して中間処理なしにそのままレーザー切断できます。ラミネートやスプレーなどのオプションと、MES接続による生産ライン拡張が可能です。

主な利点

• アルミコイル専用に設計されたストレートナーにより、切断前の平坦性を確保します。
• モジュール構成により、コイルから完成品までの連続生産ラインを構築可能です。
• オープンな制御体系でMESと連携し、工程の自動化を実現できます。

技術仕様（概要）
型式：SF1503CLH

デコイラー・レベリングユニット：

• シートコイル寸法（L×W, mm）：3000×1500
• シートコイル厚さ（mm）：0.6–3
• 標準内径（mm）：Φ508
• 最大外径（mm）：Φ1400
• コイル重量（t）：10
• 最大送り速度（m/min）：10
• レベリング精度（mm/m²）：±1.5

レーザー切断機

• レーザー出力（kW）：6
• X/Y軸位置決め精度（mm）：±0.05
• X/Y軸再配置精度（mm）：±0.02

電源

• 三相 380V、50Hz/60Hz（特注対応）

仕様一覧

• 型式：SF1503CLH
• デコイラー・レベリングユニット — シートコイル寸法（L×W, mm）：3000×1500
• デコイラー・レベリングユニット — シートコイル厚さ（mm）：0.6–3
• デコイラー・レベリングユニット — 標準内径（mm）：Φ508
• デコイラー・レベリングユニット — 最大外径（mm）：Φ1400
• デコイラー・レベリングユニット — コイル重量（t）：10
• デコイラー・レベリングユニット — 最大送り速度（m/min）：10
• デコイラー・レベリングユニット — レベリング精度（mm/m²）：±1.5
• レーザー切断機 — レーザー出力（kW）：6
• レーザー切断機 — X/Y軸位置決め精度（mm）：±0.05
• レーザー切断機 — X/Y軸再配置精度（mm）：±0.02
• 電源：三相 380V、50Hz/60Hz（特注対応）
