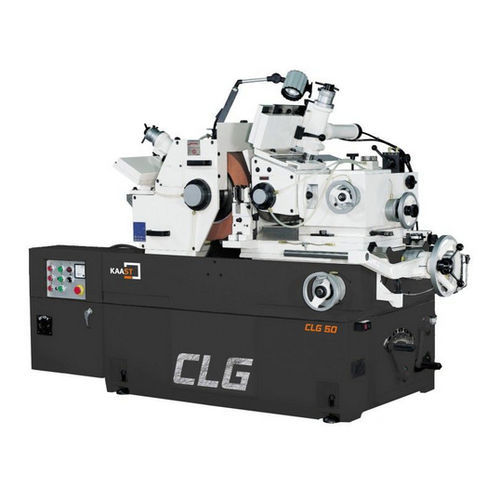

センタレス研削機 CLG

CNC手動式高精度

CLGセンタレス研削盤のベースには、ミーハーナイト鋳造を採用し、振動を抑えるように設計されています。砥石と調整車を安定的に支持することで、機械基盤の剛性を高め、精度を向上させます。 砥石軸と調整車軸には、NiCrMo合金鋼を使用し、焼ならし、炭化、焼入れ、研削加工を施しています。 調整車にはサーボモーターを採用し、無段階に回転数を設定できる。デジタルで速度を設定することができ、調整車の直径が変わっても一定の表面速度になる。その結果、ワークの表面仕上げや真円度を向上させることができる。また、調整車にはベルト駆動の伝達方式を採用し、従来のチェーン駆動に比べ、振動や騒音を低減しています。 調整車には最適な間隔で配置された2重の逆V字型スライドウェイを採用し、スムーズな動きと安定した研削加工を実現します。 研削砥石と調整車には、精密にハンドスクレーピングされたガイドウェイを持つ油圧式ドレッシングユニットがあり、安定した油圧の動きと最高のドレッシング効果を発揮します。オプションのテンプレートにより、様々な形状のドレッシングが可能です。 CNC装置は2軸サーボ制御で、自動補正装置により複雑なエッジの形状も高精度にドレッシングします。研削サイクルモード（単発・自動）を選択し、研削データを入力し、サイクルスタートを押すだけで切込研削サイクルが完了します。 標準付属品 工具・工具箱 標準クーラントタンク ホイールエクストラクター ダイヤモンドドレッサー レベリングボルトとブロック フランジ付き砥石 冷却ファン付きスピンドル潤滑装置
