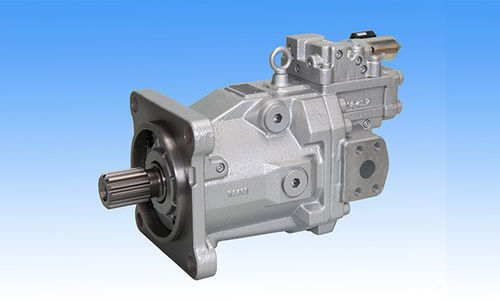

アキシャルピストン油圧モーター M7V series

高速高圧歯車減速機付き

概要
M7V / M7X シリーズは、スワッシュプレート式の軸方向ピストンモーターで、可変容量および固定容量の機種があり、高圧・高速条件での使用を想定しています。スワッシュプレート型ポンプ／モータに関する Kawasaki の蓄積技術を活用することで、従来は傾斜軸型モーターでのみ実現されていた非常に低速から高速回転までの広い速度域で優れた性能を発揮します。取り付け寸法（取り付けサイズ、出力スプライン）やねじサイズは ISO や SAE 等の国際規格に準拠しており、汎用の減速機やカップリングと組み合わせて使用できます。

特長

• 極低速での滑らかな始動特性と安定した動作
• 傾斜軸型モーターに匹敵する高速性能
• コンパクトなサイズで設置性に貢献
• 高圧仕様に対応した高い信頼性と長寿命
• 電気制御や圧力制御など各種制御オプション

仕様（表から抜粋）
モデル | M7V: 85 / 112 / 160 / 212 | M7X: 85 / 112 / 160
排気量 (cm3) q max | M7V: 68-88.5 / 90-112 / 128-160 / 170-215 | M7X: 90 / 112 / 160
排気量 (cm3) q min | M7V: 0-68 / 0-90 / 0-128 / 0-170 | M7X: - / - / -
圧力 (MPa) 定格 | 42（表示の全モデル）
圧力 (MPa) 最大 | 50（表示の全モデル）
最大回転数 (min-1) at q max | M7V: 3,900 / 3,550 / 3,100 / 2,900 | M7X: 4,500 / 3,550 / 3,100
最大回転数 (min-1) at q < 0.6 qmax | M7V: 6,150 / 5,600 / 4,900 / 4,600 | M7X: - / - / -
重量（約）(kg) | M7V: 39 / 46 / 65 / 90 | M7X: 26 / 34 / 45

制御特性曲線
シリーズの制御特性を示す例として制御曲線が示されています（複数の制御曲線図が典型的な挙動を表します）。

用途

• ホイールローダー
• ブルドーザ
• バックホーローダー
• クローラローダー
• ダンプトラック
• クローラボーリング機／杭打ち機
• クローラクレーン／ラフテレーンクレーン
• トラック架装クレーン
• コンパクタ
• アスファルトフィニッシャ
• フォークリフト
• テレハンドラ
• スプレーヤ
• コンバイン
• 林業機械

主な仕様 / 技術仕様

• 製品種別：軸方向ピストンモーター（スワッシュプレート式）
• シリーズ／型式：M7V / M7X シリーズ
• 排気量レンジ (cm3)：M7V qmax グループ：68-88.5、90-112、128-160、170-215；M7X：90、112、160
• 最小排気量レンジ (cm3)：M7V：0-68、0-90、0-128、0-170；M7X：該当なし
• 定格圧：42 MPa
• ピーク圧：50 MPa
• qmax 時の最大回転数 (min-1)：M7V は排気量により最大 3,900 / 3,550 / 3,100 / 2,900；M7X は最大 4,500 / 3,550 / 3,100
• q < 0.6 qmax 時の最大回転数 (min-1)：M7V は排気量により最大 6,150 / 5,600 / 4,900 / 4,600；M7X は未指定
• 質量（約）（kg）：M7V：39 / 46 / 65 / 90；M7X：26 / 34 / 45
• 制御オプション：電気制御または圧力制御
• 取付：取り付け寸法、出力スプライン、ねじサイズは国際規格（ISO / SAE）に準拠
