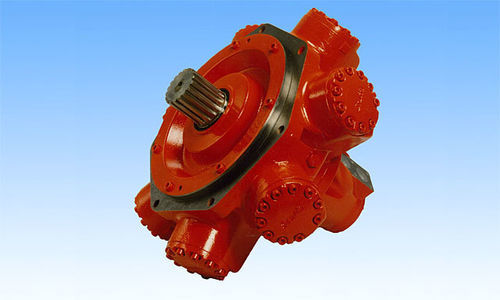

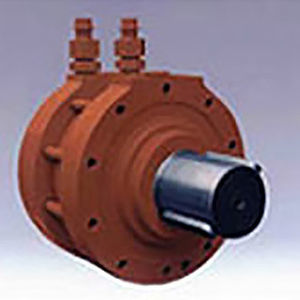

油圧用途モーター HMKB

可変速度ハイトルク高効率

概要
Staffaの低速・高トルク径向ピストンモーターは、射出成形のスクリュードライブやデッキ機械で広く使用されています。構造は単純で、径向ピストンが偏心カムに直接作用します。バルブ付2速モーターは、用途に応じて選択可能な2つのプリセット排気量を備えています。3速モーターは3つのプリセット排気量を持ちます。製品ラインはHMKB/HMKCシリーズ、HMB/HMCシリーズ（標準モーター）、HPB/HPCシリーズ（HMB/HMCの強化版）、およびHMFシリーズ（3速モーター）を含みます。

特長

• 固定式および可変式（1速、2速、3速で提供）
• 構造が単純で堅牢
• 長寿命
• 高効率
• CHPバルブによる定馬力制御が利用可能

仕様（シリーズ／モデル別）
HMKB（固定排気量、1速）
モデル種別：046 / 075 / 100 / 200
排気量（cm3）：745 / 1,281 / 1,510 / 3,087
定格圧力：20.6 MPa
最大圧力：24.5 MPa
定格圧力時の最大回転数（min-1）：250 / 220 / 200 / 130

HMB（固定排気量、1速）
モデル種別：010 / 030 / 030 (FM3) / 045 / 060 / 080 / 100
排気量（cm3）：188 / 442 / 492 / 700 / 983 / 1,344 / 1,639
定格圧力：20.7 MPa（小型モデル）および25.0 MPa（大型モデル）
最大圧力：24.1 MPa（小型）および29.3 MPa（大型）
定格圧力時の最大回転数（min-1）：500 / 450 / 450 / 400 / 300 / 300 / 250
定格出力（kW）：25 / 42 / 52 / 60 / 80 / 100 / 110

H M / H D B 系（大型HMBタイプ）
モデル種別：125 / 150 / 150 (FM3) / 200 / 200 (FM3) / 270 / 325
排気量（cm3）：2,050 / 2,470 / 2,470 / 2,470 / 3,087 / 4,310 / 5,310
定格圧力：25.0 MPa
最大圧力：29.3 MPa
定格圧力時の最大回転数（min-1）：220 / 220 / 168 / 175 / 135 / 125 / 100
定格出力（kW）：100 / 115 / 115 / 130 / 130 / 140 / 140

HMHDB / 非常に大型のHMBタイプ
モデル種別：400 / 500
排気量（cm3）：6,800 / 8,000
定格圧力：25.0 MPa（400）および19.0 MPa（500 HMB列）
最大圧力：29.3 MPa（400）および22.7 MPa（500 HMB列）
定格圧力時の最大回転数（min-1）：120 / 100
定格出力（kW）：190 / 170

HPB（固定排気量、1速）
モデル例：060 (FM3/FM4) / 080 (FM3/FM4) / 100 (FM3/FM4) / 125 (FM3) / 150 / 200 / 270 / 325（各種FMバリアント）
排気量（cm3）：983 / 1,344 / 1,600 / 2,050 / 2,470 / 3,087 / 4,310 / 5,310（バリアントによる）
定格圧力：モデルにより通常20.5–25.0 MPa
最大圧力：一部バリアントで最大30.0 MPaまで
定格圧力時の最大回転数（min-1）：モデルにより異なる（例：450 / 490 / 340 / 430 / 270 / 365 / 215）
定格出力（kW）：モデルおよびFMバリアントにより約115〜約215まで変動

HMKC（可変排気量、2速）
モデル種別：046 / 075 / 080 / 200（例示）
排気量100%：745 / 1,241 / 1,475 / 3,087（cm3）
排気量50%：410 / 574 / 737 / 1,475（cm3）
定格圧力：20.6 MPa
最大圧力：24.5 MPa
最大回転数（min-1）：q max時：300 / 220 / 200 / 130；0.5q max時：600 / 440 / 400 / 260；q=0時：1,500 / 1,300 / 1,200 / 1,000

HMC（可変排気量、2速）
モデル種別：030 / 045 / 080 (FM3/FM4) / 125 (FM3)（例）
排気量100%：492 / 737 / 1,600 / 2,048（cm3）モデルにより異なる
排気量50%：246 / 410 / 819 / 983（cm3）
定格圧力：20.7 MPa（モデルにより）および25.0 MPa（他）
最大圧力：24.1 MPa（モデルにより）および最大27.5 MPa（他）
最大回転数（min-1）：q max例：450 / 450 / 270 / 365；0.5q max例：600 / 600 / 500 / 515；q=0時：最大1,000
定格出力（kW）：例 60 / 99 / 138 / 138 / 135（バリアントにより）

HPC（可変排気量、2速）
例示：モデル400、排気量6,555 cm3（100%）および3,590 cm3（50%）
定格圧力：25.0 MPa
最大圧力：27.5 MPa
最大回転数（min-1）：q maxで220、0.5q maxで220、q=0の回転数は1,500
定格出力（kW）：例示バリアントで430 kW

HMF（可変排気量、3速）
モデル種別：080 (FM3/FM4) / 200 (FM3/FM4) / 270 / 325（例）
排気量100%：1,600 / 3,087 / 4,588 / 5,326（cm3）
排気量50%：819 / 1,475 / 4,588 / 5,326（cm3）バリアントにより異なる
定格圧力：25.0 MPa
最大圧力：27.5 MPa
最大回転数（min-1）：q maxの例：270 / 365 / 175 / 230；0.5q max：500 / 515 / 300 / 400；q=0で最大1,000
定格出力（kW）：例 138 / 138 / 250 / 250 / 189（バリアントにより）

ダウンロード / ドキュメント
メーカーカタログおよびシリーズカタログがPDFで利用可能（製品ページにカタログ参照あり）。
