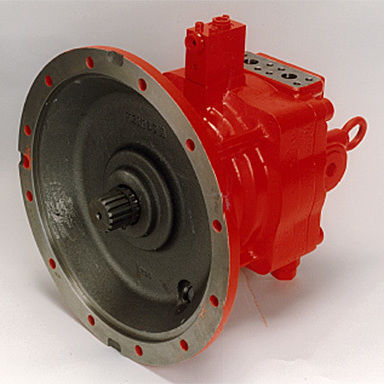

アキシャルピストン油圧モーター M5X series

歯車減速機付き建設機械用コンパクト

概要
M5Xシリーズはスワッシュプレート式の固定容量アキシャルピストンモーターです。本機は内蔵のリリーフ弁およびメイクアップ弁を備え、制御弁からモーターポートへ配管を接続することでスイング機能を実現します。ピストン／シリンダ、機械式ブレーキ、弁系が効率的に配置されたコンパクトな設計です。取付フランジは拡大され、減速機のリングギアへ直接接続できる構造になっています。

特長

• スイング機能用のリリーフ弁およびメイクアップ弁を内蔵。
• 設置長を抑えるコンパクトなレイアウト。
• 減速機のリングギアへ直接接続可能な拡大取付フランジ。

用途

• 油圧ショベル
• クローラクレーン／ラフテレーンクレーン
• クローラ式掘削機および杭打機

仕様
型式: M5X50, M5X80, M5X130, M5X180, M5X250
排気量 (cm3): 47, 79, 129.2, 180.1, 250.1
定格圧力 (MPa): 28, 33, 32.4, 32.4, 33
最大圧力 (MPa): 33, 40, 39.2, 39.2, 40
最大回転数 (min-1): 2,200; 2,200; 1,850; 1,680; 1,520

技術仕様

• タイプ: 固定容量アキシャルピストンモーター（スワッシュプレート式）
• スイング機能用のリリーフ弁およびメイクアップ弁を内蔵
• ピストン/シリンダ、機械式ブレーキ、弁ユニットを効率的に配置したコンパクトレイアウト
• 減速機のリングギアに直接接続可能な拡大取付フランジ
• 対応モデルと排気量: M5X50 (47 cm3), M5X80 (79 cm3), M5X130 (129.2 cm3), M5X180 (180.1 cm3), M5X250 (250.1 cm3)
• 定格圧力は最大33 MPa（型式により異なる）；最大圧力は最大40 MPa（型式により異なる）
• 最大回転数: 小型モデルで最大2,200 min-1、最大モデルで1,520 min-1
