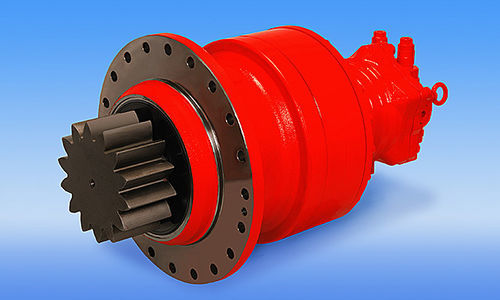

遊星ギア油圧モーター M5X-RG series

歯車減速機付き重量物用建設機械用

概要
M5X-RGシリーズは、固定容量のM5Xシリーズモータと減速機を一体化したギアードモータです。減速部は2段の遊星歯車を採用しており、信頼性ある動作と長寿命を実現します。M5X-RGシリーズは、油圧ショベルの旋回用モータ、クローラ掘削機／打ち込み機、建設機械、林業機械などの旋回用途で世界的に採用されています。

特長

• 2段遊星減速機
• ピニオン仕様の幅広いバリエーション
• 重量機械の旋回用途向けに設計

仕様
モデル: M5X80-RG06E | M5X80-RG08E | M5X130-RG12E | M5X180-RG16E | M5X180-RG23E | M5X250-RG27D
減速比: 20.01 | 20.01 | 20.01 | 20.01 | 25.2 | 25.2
総排気量 (cm3): 1,580 | 1,580 | 2,590 | 3,600 | 4,540 | 6,300
圧力 (MPa): 5,480 | 6,600 | 12,200 | 16,500 | 23,400 | 27,000
最高回転数 (min-1): 115 | 115 | 92 | 84 | 67 | 60

技術仕様

• モデルシリーズ: M5X-RG series (for Swing)
• 統合コンポーネント: M5Xシリーズ固定容量モータおよび2段遊星減速機
• 代表的な用途: 油圧ショベルの旋回用モータ、クローラ掘削機／打ち込み機、建設機械、林業機械
• モデル別減速比: M5X80-RG06E: 20.01; M5X80-RG08E: 20.01; M5X130-RG12E: 20.01; M5X180-RG16E: 20.01; M5X180-RG23E: 25.2; M5X250-RG27D: 25.2
• モデル別総排気量 (cm3): M5X80-RG06E: 1,580; M5X80-RG08E: 1,580; M5X130-RG12E: 2,590; M5X180-RG16E: 3,600; M5X180-RG23E: 4,540; M5X250-RG27D: 6,300
• モデル別圧力 (MPa): M5X80-RG06E: 5,480; M5X80-RG08E: 6,600; M5X130-RG12E: 12,200; M5X180-RG16E: 16,500; M5X180-RG23E: 23,400; M5X250-RG27D: 27,000
• モデル別最高回転数 (min-1): M5X80-RG06E: 115; M5X80-RG08E: 115; M5X130-RG12E: 92; M5X180-RG16E: 84; M5X180-RG23E: 67; M5X250-RG27D: 60
