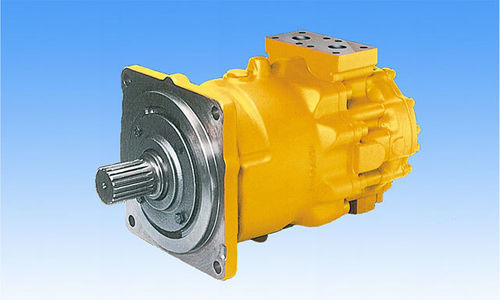

アキシャルピストン油圧モーター M3 series

低速歯車減速機付き固定容量型

製品概要
M3Xシリーズは、移動体用途向けのスワッシュプレート（スワッシュプレート）式定排気量の軸流ピストンモータです。
M3Bシリーズは、ウインチ用途向けのスワッシュプレート式可変排気量の軸流ピストンモータです。
これらのモータは優れた自吸能力と高い始動効率を備えており、スワッシュプレート形ポンプ・モータで培った長年の経験と技術に基づいて開発されています。
減速ギアのRGシリーズとM3X / M3Bシリーズを組み合わせることで、大容量対応が可能になります。

特長

• 低速域での優れた作動性能
• 滑らかな始動特性
• 多彩な排気量制御オプション
• RGシリーズ減速機により大容量化が可能

制御特性
上記は制御特性の例です。

用途

• クローラードリル／杭打ち機
• クレーン（クローラー／ラフテレイン）
• 破砕機
• プラスチック機械・ダイカスト機械
• トンネル掘削機
• 貨物船
• タンカー
• オフショア船

仕様（M3Xシリーズ）
Model | M3X200 | M3X280 | M3X530 | M3X800
排気量 (cm3) | 195 | 280 | 533 | 800
定格圧力 (MPa) | 29.4（全機種）
最高圧力 (MPa) | 34.3（全機種）
最高回転数 (min-1) | 1,900 | 1,700 | 1,400 | 1,200

仕様（M3Bシリーズ）
Model | M3B200 | M3B280 | M3B530 | M3B800
排気量 q max (cm3) | 195 | 280 | 533 | 800
排気量 q min (cm3) | 106 | 93 | 178 | 267
定格圧力 (MPa) | 32（M3B200）；29.4（M3B280 / M3B530 / M3B800）
最高圧力 (MPa) | 35（M3B200）；34.3（M3B280 / M3B530 / M3B800）
q max時の最高回転数 (min-1) | 1,900 | 1,700 | 1,400 | 1,200
q min時の最高回転数 (min-1) | 2,400 | 2,200 | 1,700 | 1,500

仕様（RGシリーズとの組合せ）
Model | M3X200-RG03S6.0 | M3X280-M3B280-RG06S6.4 | M3X530-M3B530-RG10S6.4 | M3X800-M3B800-RG16S6.4
ギア比 | 6.0 | 6.4 | 6.4 | 6.4
総排気量 (cm3) | 894 | 1,587 | 3,104 | 4,717
圧力 (MPa) | 20.6（全組合せモデル）
最高回転数 (min-1) | 270 | 190 | 150 | 130

特性 / 技術仕様

• シリーズ：M3X（定排気量）および M3B（可変排気量）
• 排気量範囲（単体）：195 cm3 ～ 800 cm3（モデルにより異なる）
• M3X 定格圧力：29.4 MPa、最高圧力：34.3 MPa
• M3X 最高回転数：モデルにより最大 1,900 min-1
• M3B q max 範囲：195 ～ 800 cm3；q min 範囲：93 ～ 267 cm3
• M3B 定格圧力：32 MPa（M3B200）および 29.4 MPa（その他 M3B モデル）；M3B 最高圧力：35 MPa（M3B200）および 34.3 MPa（その他）
• M3B 最高回転数：q min 時にモデル依存で最大 2,400 min-1
• 総排気量を増やしギア比を調整するための RG ギアオプションの組合せが可能（例：ギア比 6.0–6.4）
• 組合せモデルの代表的な総排気量は 894 cm3 ～ 4,717 cm3
