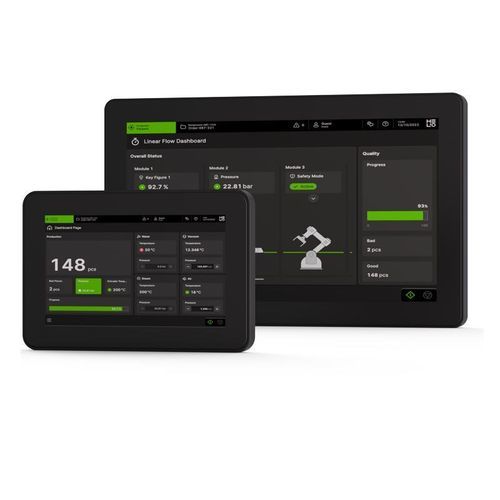

マルチタッチパネルHMI C6 X1 series

投影容量方式タッチスクリーン容量方式タッチスクリーン壁掛け

概要
C6 X1 Web HMI シリーズは、産業向けのエッジおよび IIoT アプリケーション向けに設計された Web ベースのヒューマンマシンインターフェースです。投射型静電容量式マルチタッチのディスプレイを 7"〜21.5" で展開し、柔軟な取り付けオプションと PoE（Power over Ethernet）をサポートして設置を簡素化します。Chromium ベースの HTML5 ブラウザと HELIO エコシステムにより、プラットフォームに依存しないレスポンシブな Web UI を実現します。

ハイライト

• 投射型静電容量式マルチタッチディスプレイ（7"–21.5"）
• 柔軟な取り付け：グースネック、チューブホルダー、壁取付、パネルまたはフィールド取付
• 適切なケーブル使用時の高い保護等級 IP67（制御盤外での設置に対応）
• エッジ/IIoT 用の Chromium ベース HTML5 ブラウザによる Web ベース動作
• 電源とネットワークを一本化できる PoE 対応

主な特徴

• 実際のマルチタッチを実現する投射型静電容量方式
• ディスプレイサイズ：7", 10.1", 15.6", 21.5"
• パネルまたはフィールド取り付けに対応する堅牢なハードウェア；C6 X1 ケーブル使用時に IP67 を保証
• ディスプレイサイズに応じた PoE クラスで一本ケーブル動作が可能
• 接続性：Ethernet（PoE）、USB Host（専用ケーブル使用時）、Wi‑Fi、NFC
• 内蔵センサー：温度センサー、3軸加速度計；状態表示用 RGB LED とブザー
• Linux OS と Chromium HTML5 ブラウザにより Web HMI とエッジアプリに対応；HELIO により UI 開発を加速

用途

• 製造および自動化向けの IIoT エッジ可視化および Web HMI
• IP67 保護が必要な機械または現場取り付けのオペレータ端末
• 複数デバイス対応やリモートアクセス向けのレスポンシブな Web ベース HMI

技術仕様

• Display - C6 X1-07 : 7" TFT / 16M colors / 1024 x 600 / 400 cd/m² / 投射型静電容量式, マルチタッチ
• Display - C6 X1-10 : 10.1" TFT / 16M colors / 1280 x 800 / 400 cd/m² / 投射型静電容量式, マルチタッチ
• Display - C6 X1-15 : 15.6" TFT / 16M colors / 1366 x 768 / 400 cd/m² / 投射型静電容量式, マルチタッチ
• Display - C6 X1-21 : 21.5" TFT / 16M colors / 1920 x 1080 / 400 cd/m² / 投射型静電容量式, マルチタッチ
• CPU / プロセッサ : 64-bit i.MX 8M Mini Quad core, 1.6 GHz
• RAM : 2 GB
• ストレージ（Flash） : eMMC 8 GB
• FRAM : 64 KB
• インターフェース - Ethernet : 1x Ethernet Port 10/100 with PoE
• インターフェース - USB : 1x USB Host V2.0, max. 500 mA（専用ケーブル使用時）
• Wi‑Fi : IEEE 802.11 a/b/g（ネットワークデバイスまたはアクセスポイントとして動作可能）
• NFC : ISO/IEC 14443A
• センサー : 温度センサー、3軸加速度計
• LED / ブザー : 1 RGB LED / 有（ブザー）
• 電源 - C6 X1-07 : IEEE 802.3af 4PPoE / 12 W max.
• 電源 - C6 X1-10 : IEEE 802.3af PoE / 14 W max.
• 電源 - C6 X1-15 : IEEE 802.3at PoE+ / 23 W max.
• 電源 - C6 X1-21 : IEEE 802.3bt 4PPoE / 35 W max.
• 動作温度 : -20 °C … 55 °C（結露なきこと、相対湿度 5 %〜85 %）
• 保管温度 : -30 °C … +80 °C
• 保護等級 : IP67（C6 X1 ケーブル使用時に保証）
• OS : Linux
